4.1.2 Forcemeter

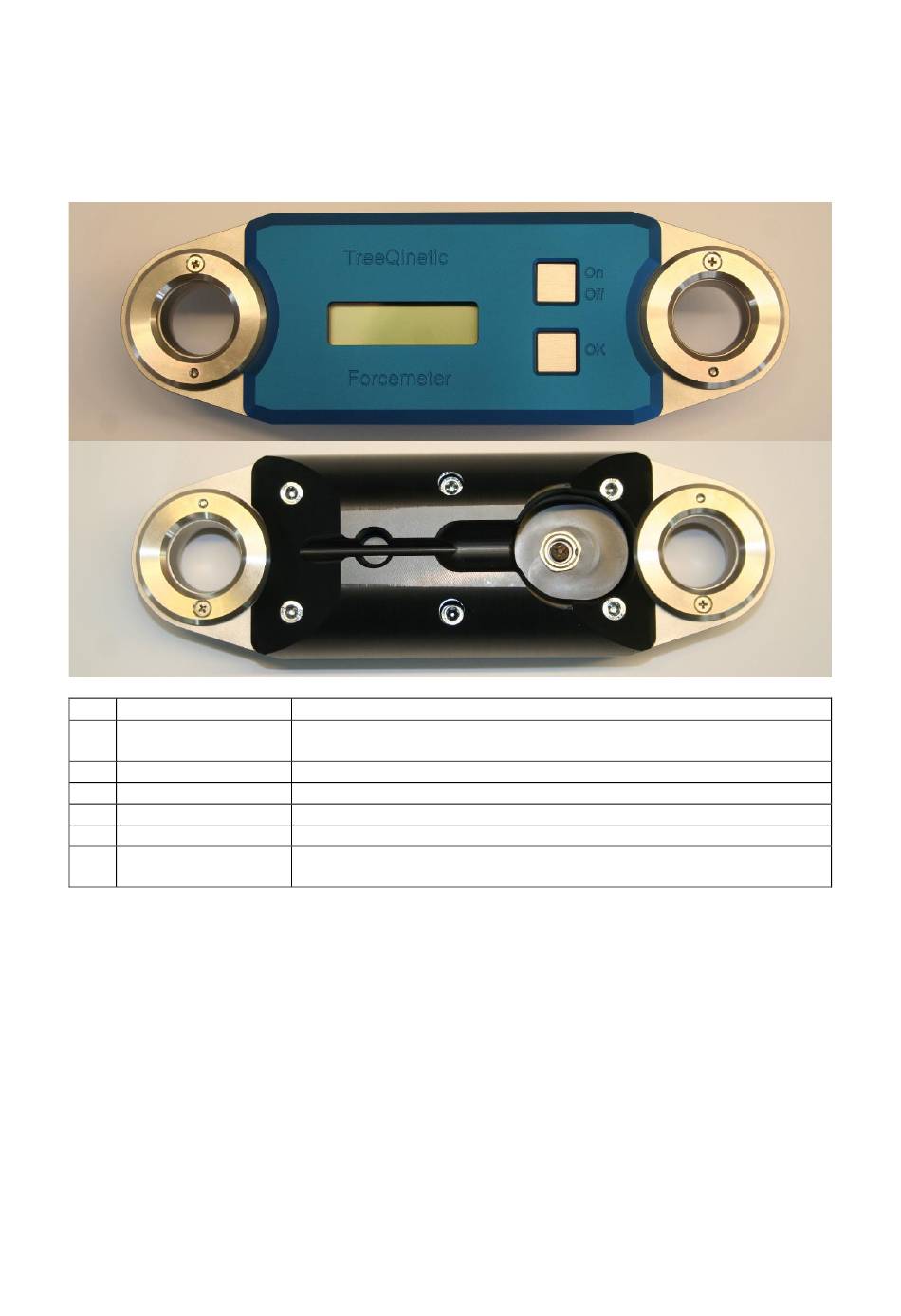

Das PTQ Forcemeter wird im Seilstrang eingebaut und misst die Kraft, welche durch den Zug
in den Baum eingebracht wird.
Erklärung der Bauteile
1
Nr.
Bezeichnung
1
Anschlagösen
2
Display
3
Ein- / Ausschalter
4
OK-Taste
5
Kabelanschluss
6
Entlastungsschraube
Tabelle 4 – Forcemeter: Bedien- und Anzeige-Elemente
Bedienung
Das Forcemeter wird durch kurzes Halten des Ein- / Ausschalters ein- oder ausgeschaltet.
Das Display zeigt die gegenwärtigen Messwerte für Kraft und Seilwinkel an sowie die
Akkuspannung und die Moduladresse.
Durch einmaliges Drücken der OK-Taste wechselt das Forcemeter in den Offsetmodus
(„Nullen"). Durch einen weiteren Druck der OK-Taste wird der fünfsekündige Kalibrierzyklus
des Offsetwerts eingeleitet. In den meisten Anwendungen empfiehlt es sich, den Offsetwert
durch einen Befehl der zentralen Steuerung bei allen Modulen gleichzeitig ermitteln zu lassen.
Dies geschieht idealerweise unmittelbar vor der eigentlichen Messung, die App erledigt dies
automatisch. Zum Einstellen des Offsetwertes („Nullen") sollte noch keine Last am Forcemeter
anliegen
Wird die OK-Taste 3 Sekunden gehalten wechselt das Forcemeter in das Adressmeü. Hier
kann die Moduladresse durch Drücken auf die OK-Taste eingestellt werden. Zum Speichern
der eingestellten Adresse wird die OK-Taste drei Sekunden lang gehalten.
2
6
Funktion
•
Verbindungspunkt für Schäkel. Ausschließlich zur Nutzung mit
den empfohlenen Stahlschäkeln ausgelegt!
•
Menüanzeige
•
Einschalten / Ausschalten
•
Menüsteuerung
•
Anschluss Ladekabel oder Datenkabel
•
Durch Einklemmen im Kabelkanal kann das angeschlossene
Forcemeterkabel entlastet werden
PiCUS TreeQinetic Handbuch
