4.1.8 Achtfach-Ladegerät (Optional)
Als optionales Zubehör zu erweiterten TreeQinetic-Systemen steht der Achtfach-Lader zur
Verfügung. Dieser soll primär dazu dienen, bis zu acht PTQ Module zeitgleich zu laden. Dieses
Gerät kann aber auch als Verteiler für Datenkabel während der Messung verwendet werden.

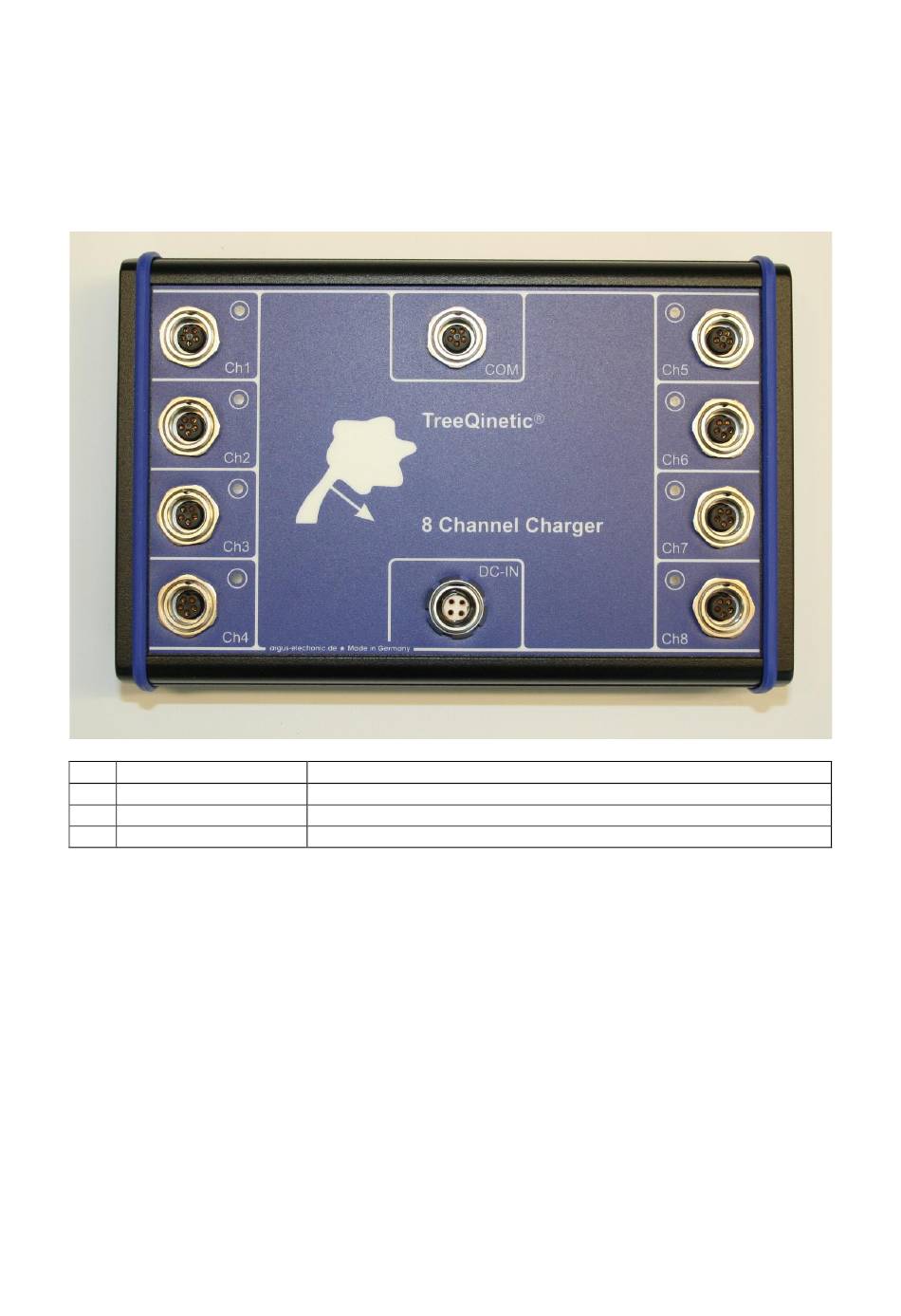

Erklärung der Bauteile
2
Nr.
Bezeichnung
1
Buchse Stromeingang
2
Anschlüsse für Module
3
Buchse Datenkabel
Tabelle 9 – Inclinometer: Bedien- und Anzeige-Elemente
Bedienung
Zum Laden von bis zu acht Modulen schließen Sie das Tischnetzteil an die Buchse DC-IN an.
Die zu ladenden Module werden mit den kurzen Ladekabeln an den acht Buchsen
angeschlossen. Die Kommunikationseinheit wird nach wie vor direkt mit dem Tischnetzteil
geladen.
Zur Datenübertragung schließen Sie die Module mit den langen Datenkabeln an die acht
Buchsen an. Verbinden Sie den Achtfach-Lader mit einem Datenkabel an der COM-Buchse
mit einem der Dateneingänge der Kommunikationseinheit.
Zur Datenübertragung ist keine Stromzufuhr notwendig.
3
1
Funktion
•
Anschluss des Tischnetzteils
•
Anschluss der Module via Ladekabel
•
Datenverbindung zur Funkzentrale
PiCUS TreeQinetic Handbuch
18
