ALPHA-Bedieneinheit Sensortest

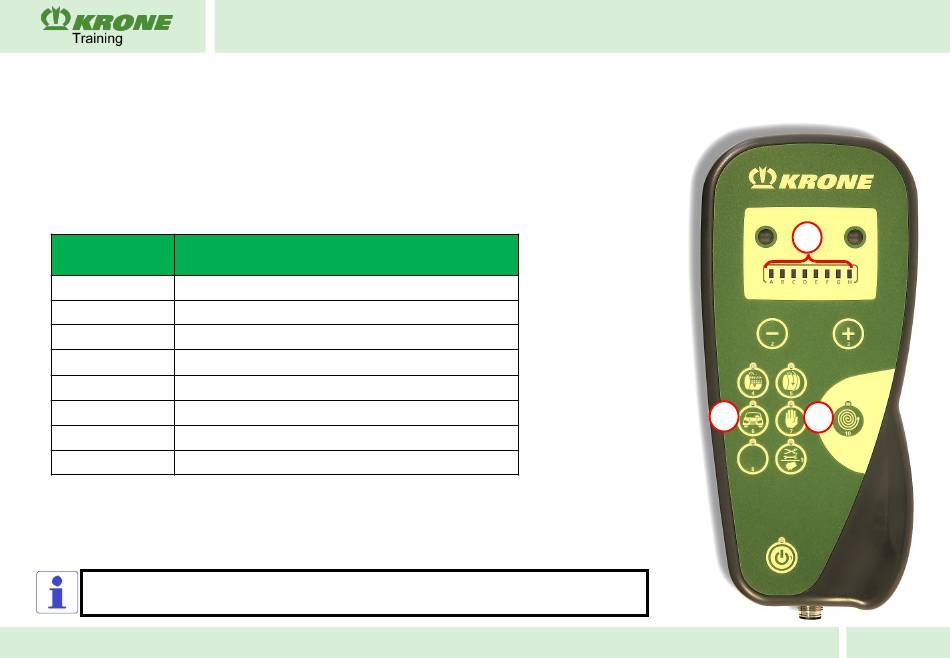

Das Bedienungsterminal Alpha bietet Diagnosemöglichkeiten für analoge und digitale Sensoren mittels Anzeige am Bargraphen (B).
Um den Sensortest für digitale Sensoren aufzurufen, beim Einschalten der Bedienung die Taste (6) gedrückt halten.
LED (6) blinkt langsam.
Die LED´s des Bargraphen zeigen den Zustand der Sensoren an.
LED an: Eisen vor dem Sensor
LED aus: kein Eisen vor dem Sensor
LED blinkend: Kabelbruch zum Sensor
LED Bargrafen
А
frei
B frei
C frei
D Namur Sensor B
E Namur Sensor B
F Namur Sensor B
G Namur Sensor B
H Namur Sensor B
Durch weiteres Betätigen der Taste (7) wird der Sensortest für analoge Sensoren aufgerufen.
LED (6) blinkt schnell und LED (7) leuchtet. Mit der Taste (+) bzw. (-) wird der Elektromotor der
Zuführschwinge verfahren. An der Balkenanzeige wird der aktuelle Wert des Winkelhallsensors
angezeigt. Dieser muss sich beim Verfahren des Motors verändern.
Durch Betätigen der Tasten (6) und (7) kann zwischen dem „Sensortest analog" und
„Sensortest digital" hin und her geschaltet werden.
6. Bedienung COMPRIMA Solo
Sensor
Schlupf des Rollbodens
5
Befüllung Ballenkammer links
9
Befüllung Ballenkammer rechts
10
Netzlänge
1
Netz läuft
2
