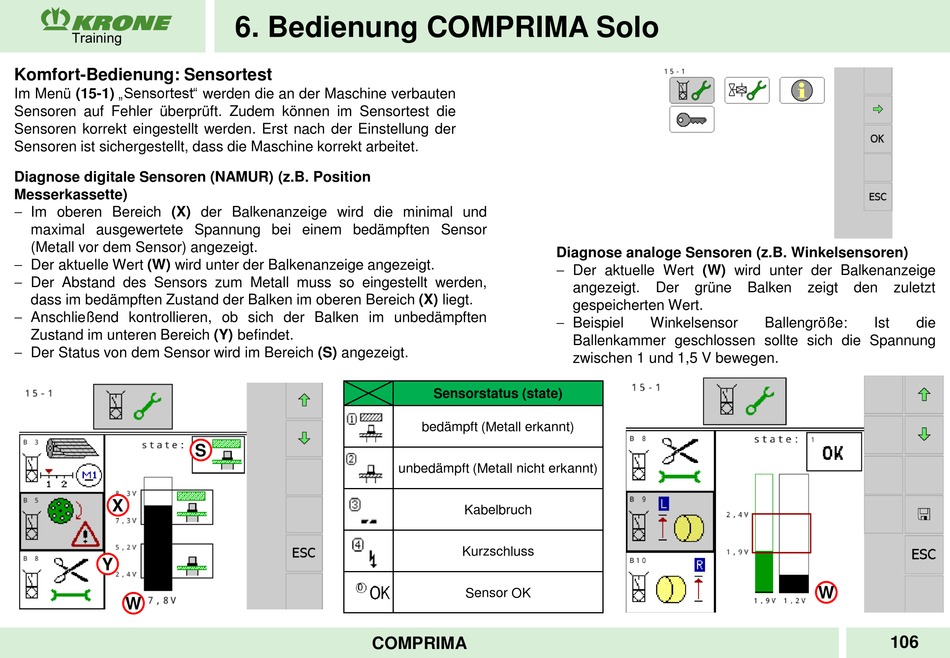

Komfort-Bedienung: Sensortest
Im Menü (15-1) „Sensortest" werden die an der Maschine verbauten
Sensoren auf Fehler überprüft. Zudem können im Sensortest die
Sensoren korrekt eingestellt werden. Erst nach der Einstellung der
Sensoren ist sichergestellt, dass die Maschine korrekt arbeitet.
Diagnose digitale Sensoren (NAMUR) (z.B. Position
Messerkassette)
 Im oberen Bereich (X) der Balkenanzeige wird die minimal und
maximal ausgewertete Spannung bei einem bedämpften Sensor
(Metall vor dem Sensor) angezeigt.
 Der aktuelle Wert (W) wird unter der Balkenanzeige angezeigt.
 Der Abstand des Sensors zum Metall muss so eingestellt werden,
dass im bedämpften Zustand der Balken im oberen Bereich (X) liegt.
 Anschließend kontrollieren, ob sich der Balken im unbedämpften
Zustand im unteren Bereich (Y) befindet.
 Der Status von dem Sensor wird im Bereich (S) angezeigt.
X
Y
W
6. Bedienung COMPRIMA Solo
S
COMPRIMA
Diagnose analoge Sensoren (z.B. Winkelsensoren)
 Der aktuelle Wert (W) wird unter der Balkenanzeige
angezeigt.
gespeicherten Wert.
 Beispiel
Ballenkammer geschlossen sollte sich die Spannung
zwischen 1 und 1,5 V bewegen.
Sensorstatus (state)
bedämpft (Metall erkannt)
unbedämpft (Metall nicht erkannt)
Kabelbruch
Kurzschluss
Sensor OK
Der grüne Balken zeigt
Winkelsensor Ballengröße:
W
den zuletzt
