Ballendurchmesser F 155/ CF 155

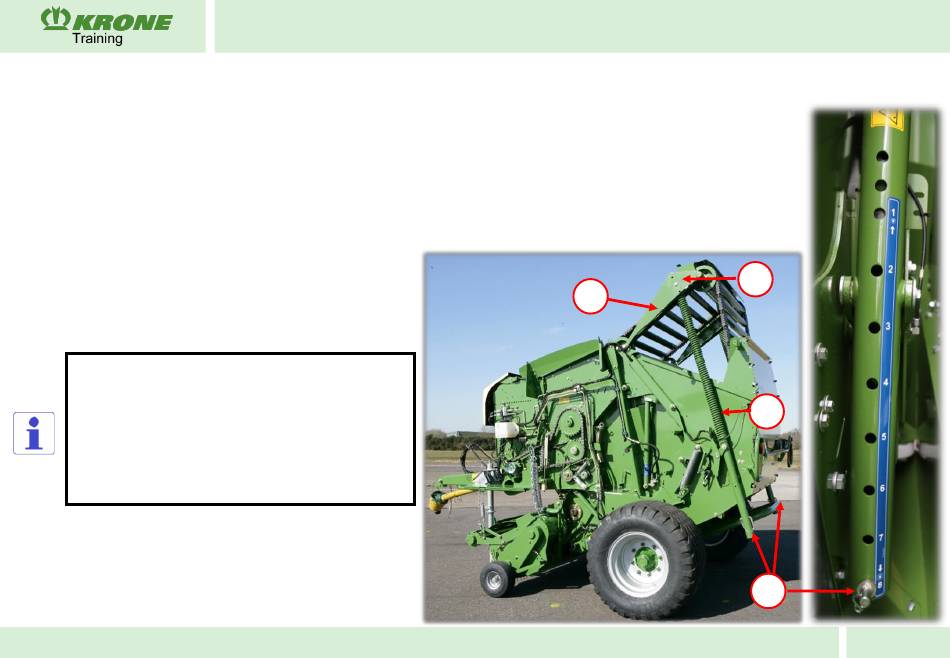

Umsteckbare Bolzen (B) in den teleskopierbaren Anschlaggestängen (A) dienen als Begrenzung für den Schwenkweg
der Spannschwinge (S) und geben damit den eingestellten Ballendurchmesser vor. So sind Durchmesser von 1,25 –
1,50 m in 5 cm Stufen möglich.
Die federbelasteten und teleskopierbaren Anschlaggestänge (A), an den Seiten der Heckklappe, begrenzen den
Schwenkweg der Spannschwinge (S) und damit den „Abhebeweg" des Rollbodens.
Dadurch, dass der Rollboden sich längt, ist es nicht möglich, feste Markierungen für den Ballendurchmesser an zu
bringen. Um das passende Loch für den gewünschten Durchmesser zu finden, muss vom obersten freien Loch in 5
cm Schritten abwärts gezählt werden.
2 zusätzliche Löcher (L) in der Spannschwinge ermöglichen ein umsetzten des Federpakets, um weitere Anpassungen
der Rollbodenspannung vorzunehmen.
Im Federpaket sind „gesetzte" Federn verbaut, was
bedeutet, dass die Ermüdungsgefahr deutlich
reduziert ist.
Die Bolzen (B) müssen rechts und links immer
gleich eingestellt sein. Es dürfen alle Löcher
gesteckt werden, es muss aber von oben gezählt
werden. Das unterste Loch entspricht nicht
automatisch dem größten Ballendurchmesser.
4. Gutfluss
COMPRIMA
L
S
A
B
