Krone COMPRIMA Betriebsanleitung Seite 52

Netz einlegen

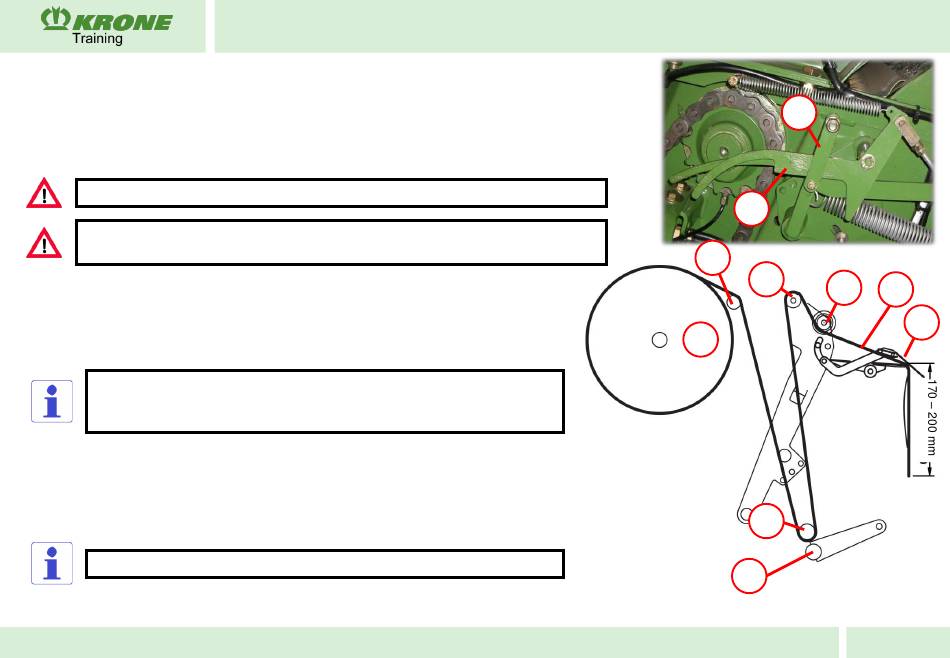

Um eine reibungslose Netzbindung zu gewährleisten, ist es wichtig, das Netz wie folgt
einzulegen. Als Gedächtnisstütze befindet sich die unten stehende Zeichnung auch als
Aufkleber an der Maschine.
Vor Einfädeln des Netzes die Schneideinheit (M) von Hand so weit nach hinten drücken, bis die
Klinke (F) einrastet, dazu die Zuführschwinge etwas in Richtung Zuführposition fahren.
Verletzungsgefahr an der Schneideinheit! Schutzhandschuhe tragen!
Die Teile der Bindeeinrichtung, die vom Bindematerial durchlaufen werden,
Umlenkrollen -rohre, Halteblech dürfen nicht mit Öl oder Fett verunreinigt sein.
Das Netz (8) über die Umlenkwelle (1) unter die Umlenkrolle (2) führen. Das Netz
(8) weiter über den Breitziehbügel (4) legen und unter der Breitziehrolle (5) herum
führen, über das Halteblech (6) legen und unter das Kunststofftuch (7) führen.
Das Netz muss ca. 170 - 200 mm
Um die Netzspannung zu erhöhen, kann das Netz auch unter das
Querrohr (3) gelegt werden. Dabei muss das Netz einwandfrei
gezogen werden.
Rollenaufnahme wieder zurück in die Halterung schwenken.
Nach dem Einfädeln des Netzes, muss das Netz auf eine Breite von ca. 500 mm
auseinandergezogen werden, damit die Zuführwalze das Netz aufnehmen kann.
Immer mit Drehzahl 540 min-1 abbinden (gleiche Drehzahl).
5. Bindung
über das Halteblech (6) hängen.
COMPRIMA
F
1
4
8
1. Umlenkwelle
2. Umlenkrolle
2
3. Querrohr
4. Breitziehbügel
5. Breitziehrolle
3
6. Halteblech
7. Kunststofftuch
8. Netzrolle
М
5
6
7
