Krone COMPRIMA Betriebsanleitung Seite 31

Pick-up Bodenanpassung

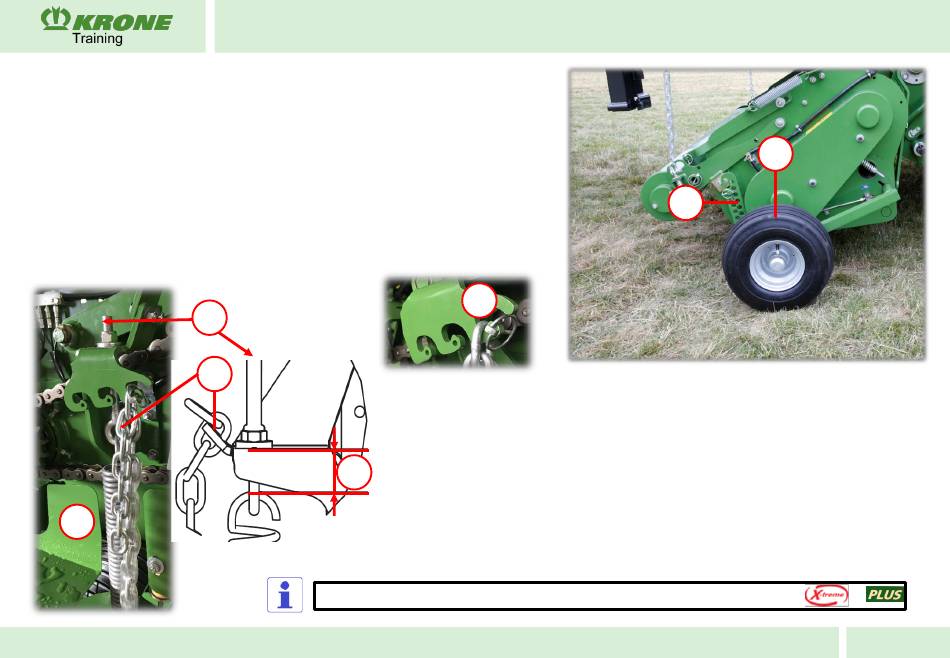

Die luftbereiften Tasträder (T) sorgen für eine schnelle Bodenanpassung der
Pick-up an alle Bodenverhältnisse.
Über die Lochsegmentschiene (L) wird werkzeuglos die Arbeitshöhe der
Pick-up eingestellt. Über die Ketten (K) lässt sich ebenfalls die Arbeitshöhe
der Pick-up regulieren, wenn bei starken Unebenheiten oder im Stroh auf
die Tasträder verzichtet werden soll. Die Kette wird über einen Klappstecker
gesichert (S).
Wenn der Tastarm um 90° nach oben gedreht wird, lässt sich das komplette
Tastrad samt Arm herausziehen.
In Arbeitsstellung sollte die Pick-up in Schwimmstellung gefahren werden
und die Zinken sollten ca. 2 cm über dem Boden sein.
F
4. Gutfluss
А
K
Х
Maß (X) bei X-treme / PLUS Maschinen auf beiden Seiten 40 – 50 mm.
COMPRIMA
S
Federentlastung
Über die Spiralfedern (F) wird die Pick-up entlastet.
Um Unebenheiten besser überwinden zu können, wird die Pick-up
mit Hilfe zweier Federn entlastet. Die Federn können an der
Ringschraube (A) verstellt werden. In der Grundeinstellung beträgt
das Maß (X):
Die Pick-up ist pendelnd gelagert.
Pendelweg von rechts nach links: 70 mm.
T
L
- links: 150 mm,
- rechts: 42 mm
