Antriebsstrang Überlastsicherung
Neben der Reibkupplung oder der Nockenschaltkupplung in der Gelenkwelle sind der Pick-up-Antrieb und die Netz-Starterwalze separat
gegen Überlast gesichert.
N
1
N
2
2. Maschinenaufbau

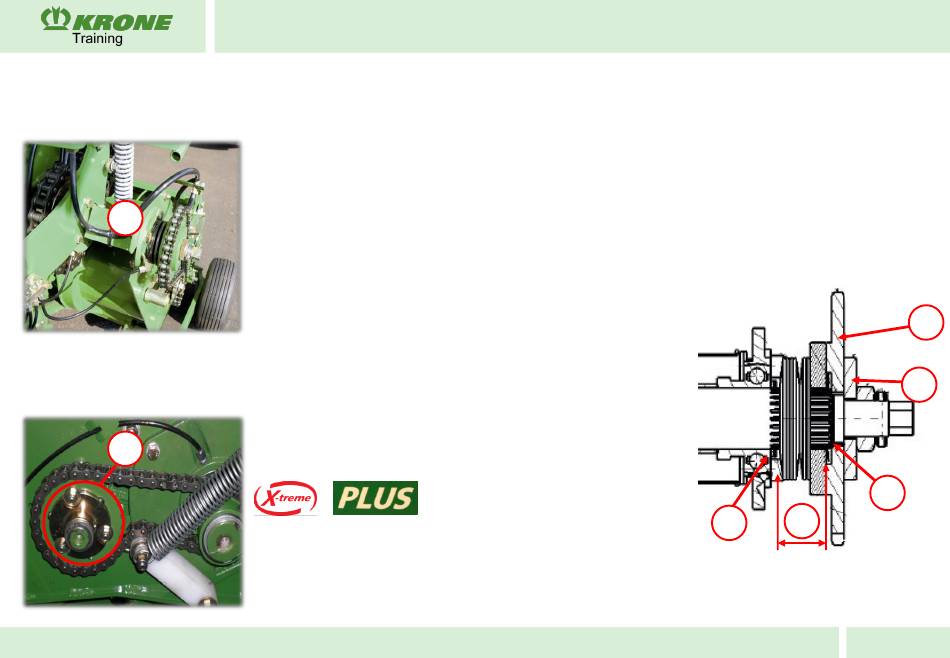

Der Antrieb der Pick-up ist mit einer Nockenschaltkupplung (N1) ausgerüstet. Diese Kupplung ist
vom Werk eingestellt und darf ohne Rücksprache mit dem KRONE-Kundendienst nicht verstellt
werden.
Das Maß (X) vom Lagerinnenring (1), bis zur Vorderkante der Welle (2), muss ab BJ. 2015 45 mm
betragen. Bei Abweichungen kann durch Ausgleichsscheiben vor dem Lagerinnenring das Maß (X)
angepasst werden. Bei der Montage ist darauf zu achten, dass die Kupplungsteile (A) und (B) in der
Verzahnung eingefettet werden.
Ab BJ. 2015 ist bei allen COMPRIMA Maschinen ist innen eine dickere Nabe und ein schmaleres
Lager verbaut. Bei Maschinen vor BJ. 2015 muss das Maß (X) 41 mm betragen.
Nr.: 00 910 903 0 Ausgleichscheibe 50х62х0,5
bis BJ 2011 - fünf Federscheiben eingebaut
ab BJ 2012 – sechs Federscheiben eingebaut
Siehe KD- Info: 150445819
Die Netz-Starterwalze ist durch eine Nockenschaltkupplung
(N ) abgesichert. Das Auslösemoment beträgt 150-200 Nm
2
und kann nicht verändert werden.
Nur bei den X-treme / PLUS Maschinen sind die Welle und
Kette stärker ausgelegt, die Kupplung entfällt.
