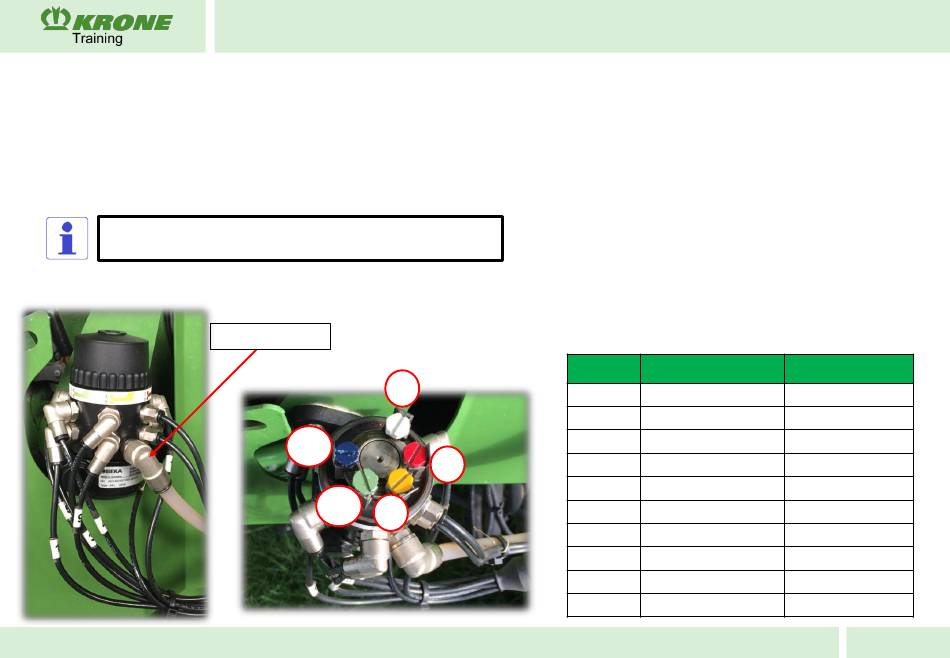

Zentrale Kettenschmierung COMPRIMA PLUS
Der Antrieb der Schmierpumpe erfolgt über den Spiralwalzenantrieb. Die Ölmengen werden über die farbigen Schrauben gesteuert. Sind
die Schrauben ganz hereingedreht wird über die Exzenterscheibe der höchste Hub und die höchste Fördermenge erzeugt.
Im Tank befindet sich ein Einfüllfilter und es darf nur Öl der Spezifikation
Tabelle zu entnehmen. Die Ausgänge sind numerisch und farblich gekennzeichnet.
Um die Ölmengen einzustellen, werden die Einstellschrauben. Eine vollständige Umdrehung entspricht einem Viertel der maximalen
Ölmenge.
Ölmenge erhöhen = Einstellschrauben nach rechts drehen
Ölmenge verringern = Einstellschrauben nach links drehen
13. Wartung
Ansaugleitung
1/7
5/11
4/10
3/9
COMPRIMA
eingefüllt werden. Die Belegung und Einstellung ist der
Ausgang
1
2
3
2/8
4
5
7
8
9
10
11
Antriebskomponente Umdrehung
Rollboden vorne
Zuführwalze
Starterwalze Ganz hereingedreht
Einzug
Pick-up/ Förderschnecke
Rollboden vorne
Pick-up/ Förderschnecke
Starterwalze Ganz hereingedreht
Einzug
Stirnräder Rotor
1 heraus
1 heraus
1 heraus
1 heraus
1 heraus
1 heraus
1 heraus
1 heraus
