Krone COMPRIMA Betriebsanleitung Seite 87

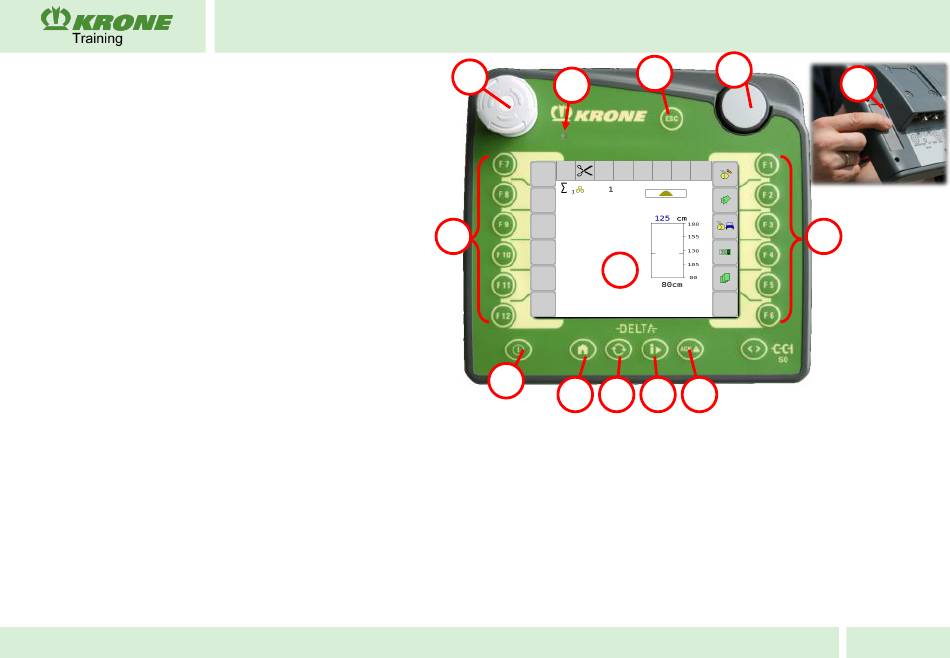

Terminal DELTA / CCI: Aufbau
1. ISB (ISOBUS Schnellstopp-Schalter) 7. Quittierungstaste
2. Tageslichtsensor
3. ESC-Taste
4. Scrollrad mit Druckknopf
5. Funktionstasten
6. Taste-Swap
1. ISB (ISOBUS Schnellstopp-Schalter)
Der Schlagtasters ISB wird als „Schnellstopp-Schalter" genutzt:
Dieser ermöglicht es, Funktionen eines Gerätes, die über ein
ISOBUS Terminal aktiviert wurden, zu deaktivieren.
2. Tageslichtsensor
Nach den ermittelten Werten vom Tageslichtsensor wird der
Modus der Displaybeleuchtung umgestellt.
3. ESC-Taste
Durch Drücken der ESC-Taste werden Eingaben und Funktionen
abgebrochen. Die vorgenommenen Änderungen werden nicht
übernommen und der vorher gültige Wert wird beibehalten.
4. Scrollrad
Das Scrollrad dient zur direkten, schnellen Eingabe von Sollwerten sowie zur Navigation durch Listenelemente. Durch Drücken des Scrollrades
wird ein markiertes Listenelement ausgewählt oder der geänderte Wert in einem Eingabedialog übernommen.
5. Funktionstasten
Rechts und links neben dem Display sind je sechs Funktionstasten (F1-F12) angeordnet. Durch Betätigung einer Funktionstaste wird die im
Display direkt neben der Funktionstaste angezeigte Funktion ausgeführt.
6. Taste-Swap
Durch Drücken des Taste-Swap werden die Positionen der beiden Tasten-Leisten am linken und rechten Bildrand getauscht. Dies ermöglicht
eine Ein-Handbedienung des Gerätes. Ein Tauschen der Positionen der Tasten-Leisten steht nur im Bereich der Maschinenbedienung zur
Verfügung.
7. Quittierungstaste
Die Quittierungstaste (ACK) dient zum Bestätigen von Fehlermeldungen.
6. Bedienung COMPRIMA Solo
8. Screenshot
9. APP Switch
10. HOME - Taste
11. ON / OFF
12. Touchscreen
COMPRIMA
1
2
5
12
11
10 9
4
3
5
8 7
6
87
