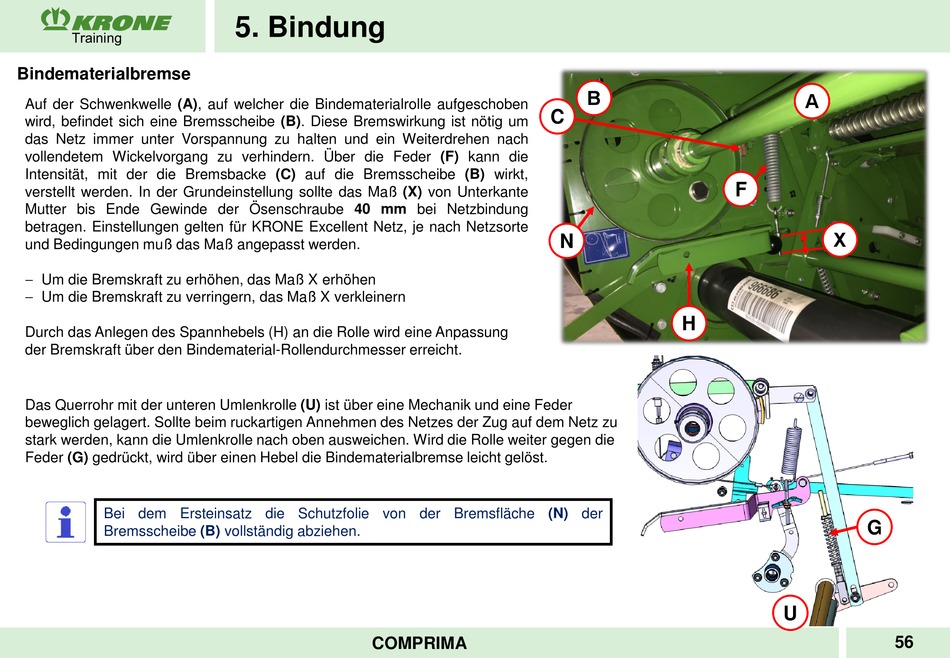

Bindematerialbremse
Auf der Schwenkwelle (A), auf welcher die Bindematerialrolle aufgeschoben
wird, befindet sich eine Bremsscheibe (B). Diese Bremswirkung ist nötig um
das Netz immer unter Vorspannung zu halten und ein Weiterdrehen nach
vollendetem Wickelvorgang zu verhindern. Über die Feder (F) kann die
Intensität, mit der die Bremsbacke (C) auf die Bremsscheibe (B) wirkt,
verstellt werden. In der Grundeinstellung sollte das Maß (X) von Unterkante
Mutter bis Ende Gewinde der Ösenschraube 40 mm bei Netzbindung
betragen. Einstellungen gelten für KRONE Excellent Netz, je nach Netzsorte
und Bedingungen muß das Maß angepasst werden.
 Um die Bremskraft zu erhöhen, das Maß X erhöhen
 Um die Bremskraft zu verringern, das Maß X verkleinern
Durch das Anlegen des Spannhebels (H) an die Rolle wird eine Anpassung
der Bremskraft über den Bindematerial-Rollendurchmesser erreicht.
Das Querrohr mit der unteren Umlenkrolle (U) ist über eine Mechanik und eine Feder
beweglich gelagert. Sollte beim ruckartigen Annehmen des Netzes der Zug auf dem Netz zu
stark werden, kann die Umlenkrolle nach oben ausweichen. Wird die Rolle weiter gegen die
Feder (G) gedrückt, wird über einen Hebel die Bindematerialbremse leicht gelöst.
Bei dem Ersteinsatz die Schutzfolie von der Bremsfläche (N) der
Bremsscheibe (B) vollständig abziehen.
5. Bindung
COMPRIMA
В
C
N
H
А
F
Х
G
U
