Krone COMPRIMA Betriebsanleitung Seite 33

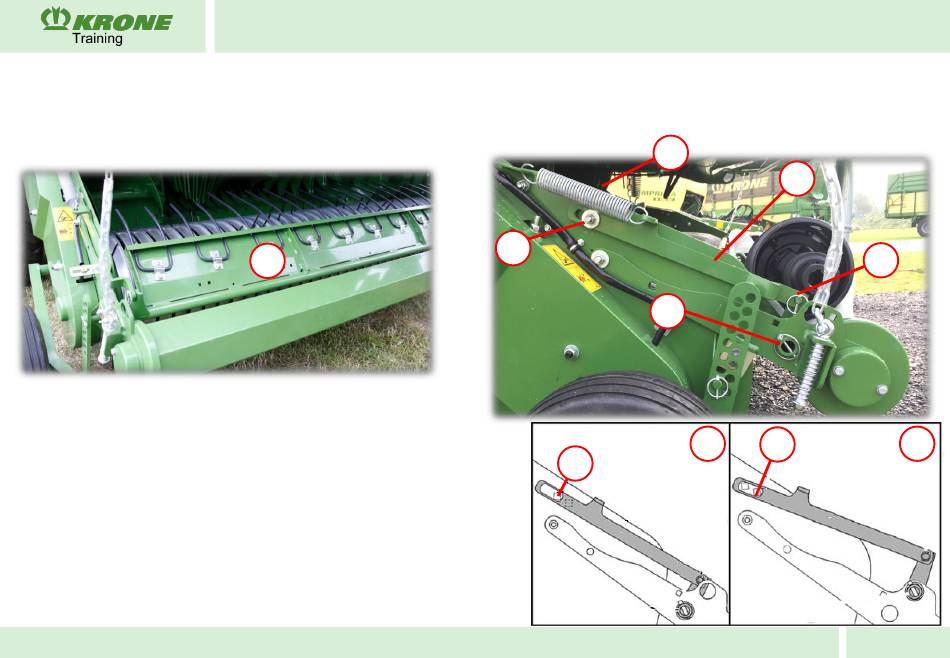

Pick-up Prallblech
Alle COMPRIMA Maschinen sind mit einem Prallblech (1) ausgestattet. Das Prallblech lässt sich die Höhe des Prallblechs dem Schwad
anpassen.
• Werkseitig ist Position I eingestellt. Diese Position empfiehlt sich bei trockenen Bedingungen.
• Bei eher feuchten Bedingungen empfiehlt es sich, das Prallblech in Position II zu bringen.
Position des Prallbleches anpassen
Auf der linken und rechten Maschinenseite dazu
•
den Bügel (2) demontieren,
• den Klappstecker (3) herausziehen.
• die Flachrundschraube (4) aus der Vierkantbohrung (6) lösen.
• die Feder (7) demontieren.
• den Bügel abnehmen.
• Den Klappstecker (5) herausziehen.
• Das Prallblech (1) in die gewünschte Bohrung versetzen und mit dem
Klappstecker (5) sichern.
• Den Bügel in umgekehrter Reihenfolge wieder montieren
4. Gutfluss
1
COMPRIMA
7
4
5
6
2
3
I 4 II
