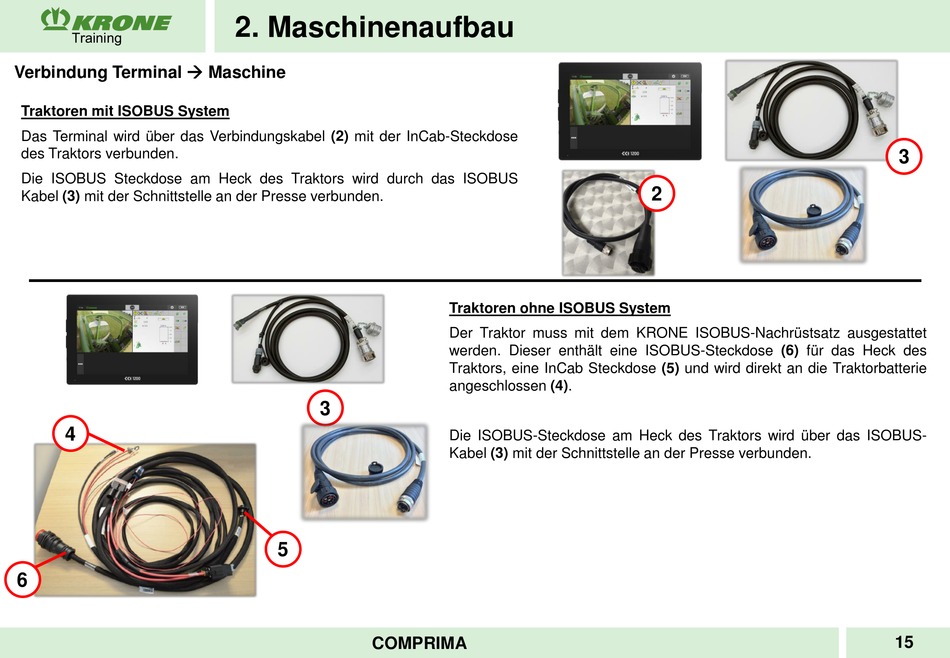

Verbindung Terminal  Maschine
Traktoren mit ISOBUS System
Das Terminal wird über das Verbindungskabel (2) mit der InCab-Steckdose
des Traktors verbunden.
Die ISOBUS Steckdose am Heck des Traktors wird durch das ISOBUS
Kabel (3) mit der Schnittstelle an der Presse verbunden.
4
6
2. Maschinenaufbau
3
5
COMPRIMA
Traktoren ohne ISOBUS System
Der Traktor muss mit dem KRONE ISOBUS-Nachrüstsatz ausgestattet
werden. Dieser enthält eine ISOBUS-Steckdose (6) für das Heck des
Traktors, eine InCab Steckdose (5) und wird direkt an die Traktorbatterie
angeschlossen (4).
Die ISOBUS-Steckdose am Heck des Traktors wird über das ISOBUS-
Kabel (3) mit der Schnittstelle an der Presse verbunden.
