Kinematik Messer

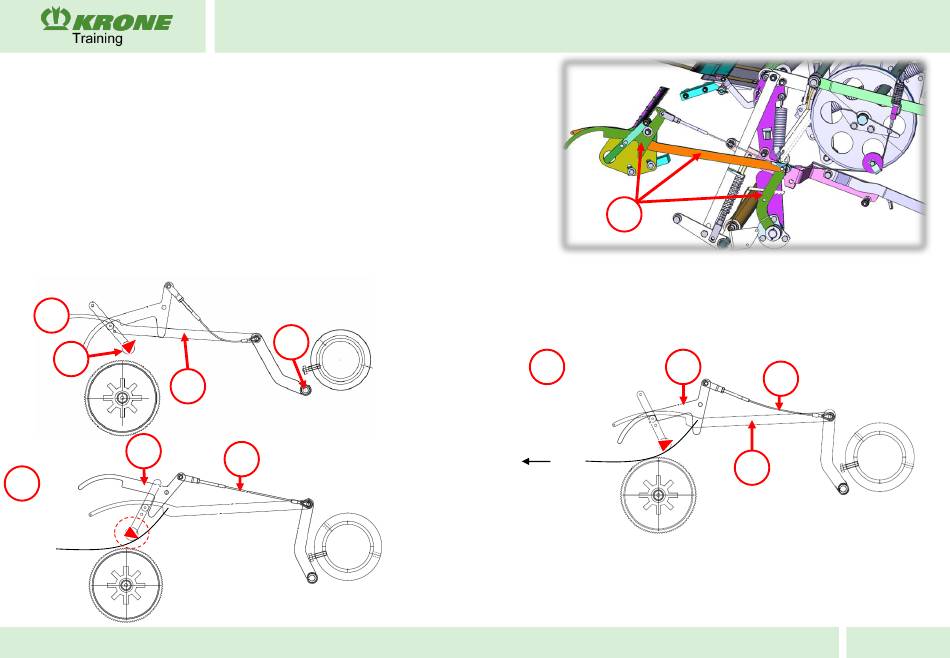

Die Zuführschwinge ist über eine Kinematik auf der rechten Maschinenseite mit der
Bindematerialbremse und dem Messer verbunden. Während des Bindevorgangs
werden die Zuführ- Binde- und Endposition angefahren, dabei bewegen sich die
Hebel (H) wie folgt:
Zuführposition (I)
Die Schwenkvorrichtungshebel (V) an der rechten Maschinenseite ist
direkt mit der Zuführschwinge verbunden. An der Welle (W) befindet sich
das Messer. Fährt die Zuführschwinge in die Zuführposition, drückt der
lange Rasthebel (1) gegen die Schneideinheit (W) und das Messer dreht
sich aus dem Netzverlauf.
I
W
1
2
III
5. Bindung
V
S
Endposition (III)
Fährt die Zuführschwinge zurück in die Endposition, wird der kurze Rasthebel (2)
über das Seil hochgezogen und die Schneideinheit schnellt zurück. Das Messer
schwenkt dabei ins Netz und trennt es sauber ab. Der Zeitpunkt des
Abschneidens und damit auch die Länge des Überhanges ist abhängig von der
eingestellten Seillänge (S).
COMPRIMA
H
Bindeposition (II)
Fährt die Zuführschwinge in die Bindeposition zurück, legt
sich die Schneideinheit in die Klinke des kurzen Rasthebels
(2). Das Seil (S) ist in dieser Position locker! Das Messer
liegt immer noch außerhalb des Netzverlaufes.
II 2
Netz
S
1
