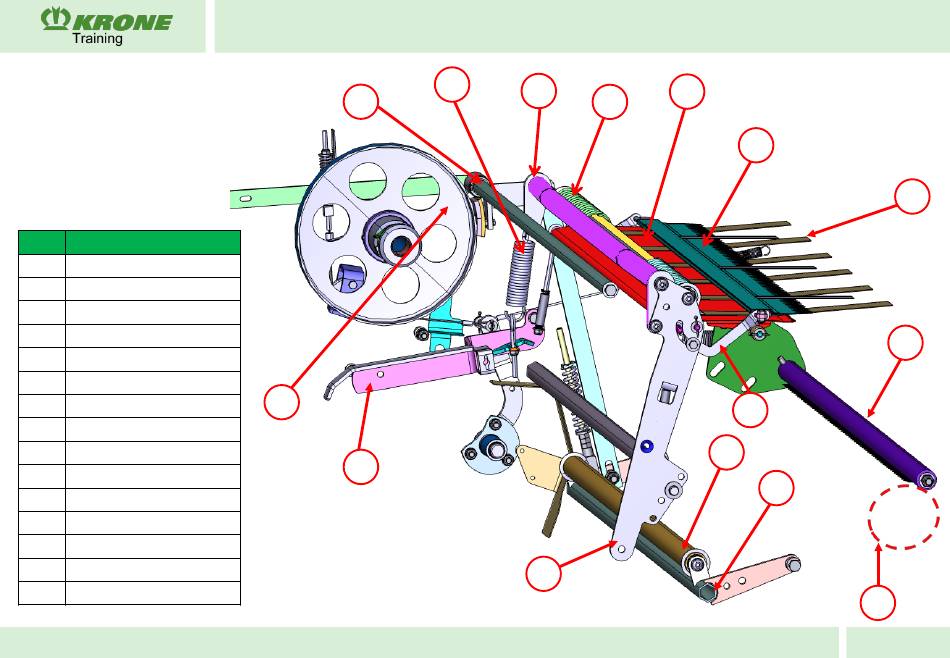

Übersicht der COMPRIMA Bindung
Pos. Benennung
1 Umlenkwelle
2 Feder Bindematerialbremse
3 Breitziehbügel
4 Breitziehrolle
5 Halteblech
6 Kunststofftuch
7 Schneideinheit
8 Haltebügel
9 Bremsscheibe mit Bremsbelag
10 Spannhebel
11 Zuführschwinge
12 Zuführstreifen
13 Querrohr
14 Umlenkrolle
15 Zuführwalze
5. Bindung
1
9
10
COMPRIMA
2
3
4
11
5
6
8
14
13
12
7
15
