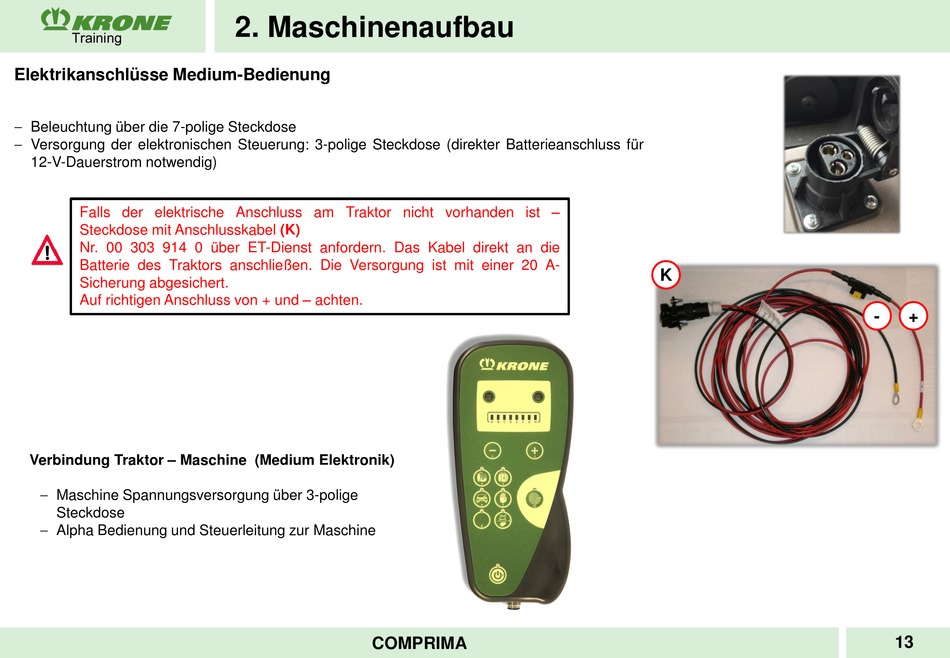

Krone COMPRIMA Betriebsanleitung Seite 13

Elektrikanschlüsse Medium-Bedienung
 Beleuchtung über die 7-polige Steckdose
 Versorgung der elektronischen Steuerung: 3-polige Steckdose (direkter Batterieanschluss für
12-V-Dauerstrom notwendig)
Falls der elektrische Anschluss am Traktor nicht vorhanden ist –
Steckdose mit Anschlusskabel (K)
Nr. 00 303 914 0 über ET-Dienst anfordern. Das Kabel direkt an die
Batterie des Traktors anschließen. Die Versorgung ist mit einer 20 A-
Sicherung abgesichert.
Auf richtigen Anschluss von + und – achten.
Verbindung Traktor – Maschine (Medium Elektronik)
 Maschine Spannungsversorgung über 3-polige
Steckdose
 Alpha Bedienung und Steuerleitung zur Maschine
2. Maschinenaufbau
COMPRIMA
K
- +
13
