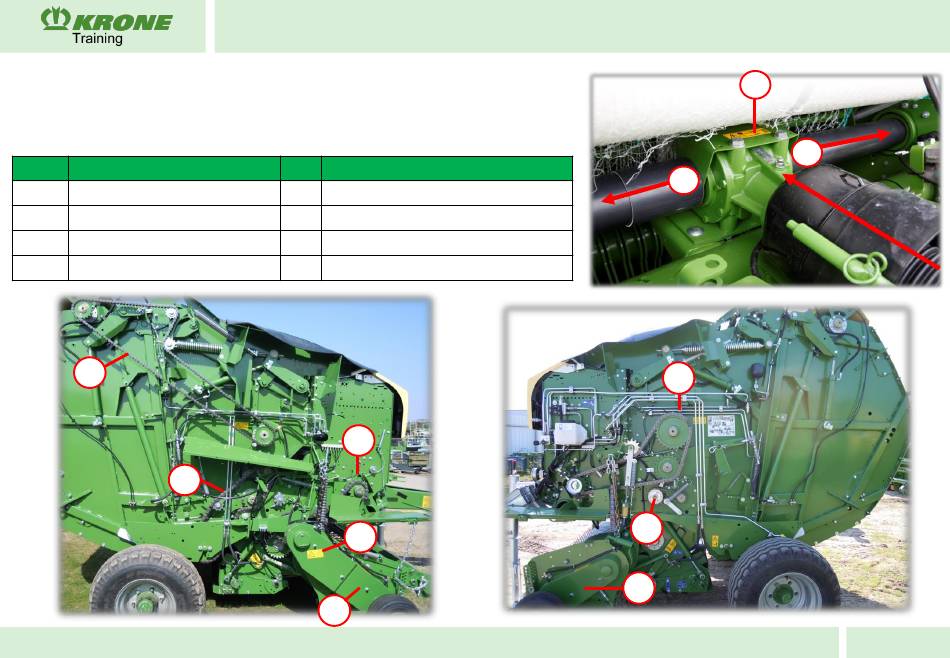

Antriebsstrang
Im Hauptgetriebe (H) teilt sich der Antrieb in zwei Richtungen auf.
Fahrtrichtung rechte Seite (R) : Einzug: Pick-up und Rotor.
Fahrtrichtung linke Seite (L): Antrieb Presskammer Rollboden und obere Netzwalze.
Pos. Benennung
1 Antrieb Rollboden
2 Antrieb Spiralwalze
Antrieb Förderschnecke „links"
3
4 Antrieb Starterwalze und Zuführwalze
8
4
2. Maschinenaufbau
Pos. Benennung
5 Hauptantrieb Pick-up und Rotor
Antrieb Förderschnecke „rechts"
6
7 Antrieb Zinkenrotor Pick-up
8 Antrieb hinterer Rollboden (V- Pressen)
5
6
7
COMPRIMA
H
L
R
1
2
3
