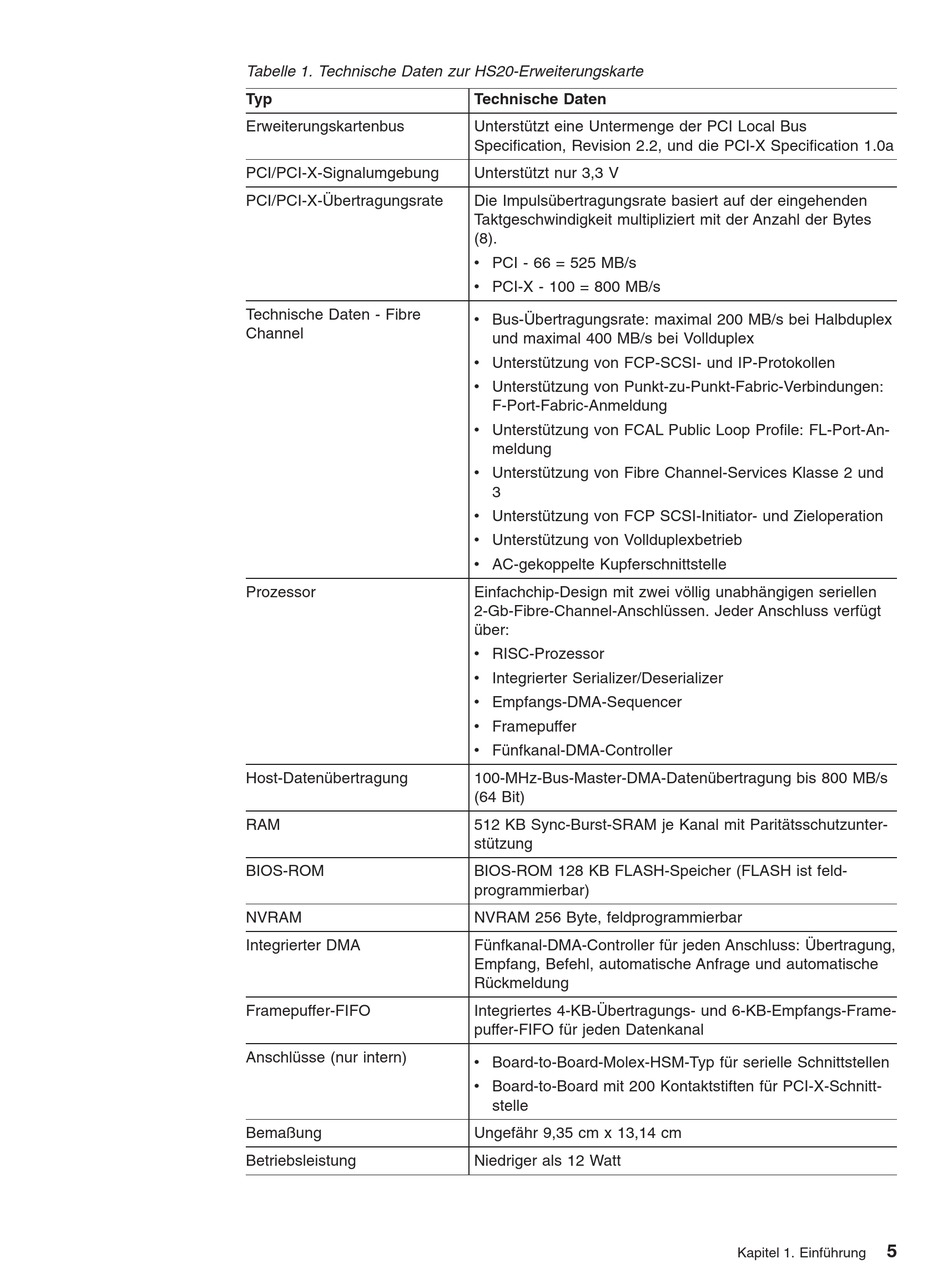

Tabelle 1. Technische Daten zur HS20-Erweiterungskarte
Typ
Erweiterungskartenbus
PCI/PCI-X-Signalumgebung
PCI/PCI-X-Übertragungsrate
Technische Daten - Fibre
Channel
Prozessor
Host-Datenübertragung
RAM
BIOS-ROM
NVRAM
Integrierter DMA
Framepuffer-FIFO
Anschlüsse (nur intern)
Bemaßung
Betriebsleistung
Technische Daten
Unterstützt eine Untermenge der PCI Local Bus
Specification, Revision 2.2, und die PCI-X Specification 1.0a
Unterstützt nur 3,3 V
Die Impulsübertragungsrate basiert auf der eingehenden
Taktgeschwindigkeit multipliziert mit der Anzahl der Bytes
(8).
v PCI - 66 = 525 MB/s
v PCI-X - 100 = 800 MB/s
v Bus-Übertragungsrate: maximal 200 MB/s bei Halbduplex
und maximal 400 MB/s bei Vollduplex
v Unterstützung von FCP-SCSI- und IP-Protokollen
v Unterstützung von Punkt-zu-Punkt-Fabric-Verbindungen:
F-Port-Fabric-Anmeldung
v Unterstützung von FCAL Public Loop Profile: FL-Port-An-
meldung
v Unterstützung von Fibre Channel-Services Klasse 2 und
3
v Unterstützung von FCP SCSI-Initiator- und Zieloperation
v Unterstützung von Vollduplexbetrieb
v AC-gekoppelte Kupferschnittstelle
Einfachchip-Design mit zwei völlig unabhängigen seriellen
2-Gb-Fibre-Channel-Anschlüssen. Jeder Anschluss verfügt
über:
v RISC-Prozessor
v Integrierter Serializer/Deserializer
v Empfangs-DMA-Sequencer
v Framepuffer
v Fünfkanal-DMA-Controller
100-MHz-Bus-Master-DMA-Datenübertragung bis 800 MB/s
(64 Bit)
512 KB Sync-Burst-SRAM je Kanal mit Paritätsschutzunter-
stützung
BIOS-ROM 128 KB FLASH-Speicher (FLASH ist feld-
programmierbar)
NVRAM 256 Byte, feldprogrammierbar
Fünfkanal-DMA-Controller für jeden Anschluss: Übertragung,
Empfang, Befehl, automatische Anfrage und automatische
Rückmeldung
Integriertes 4-KB-Übertragungs- und 6-KB-Empfangs-Frame-
puffer-FIFO für jeden Datenkanal
v Board-to-Board-Molex-HSM-Typ für serielle Schnittstellen
v Board-to-Board mit 200 Kontaktstiften für PCI-X-Schnitt-
stelle
Ungefähr 9,35 cm x 13,14 cm
Niedriger als 12 Watt
