In der folgenden Abbildung sind die Komponenten an der Unterseite der HS20-Er-
weiterungskarte dargestellt.

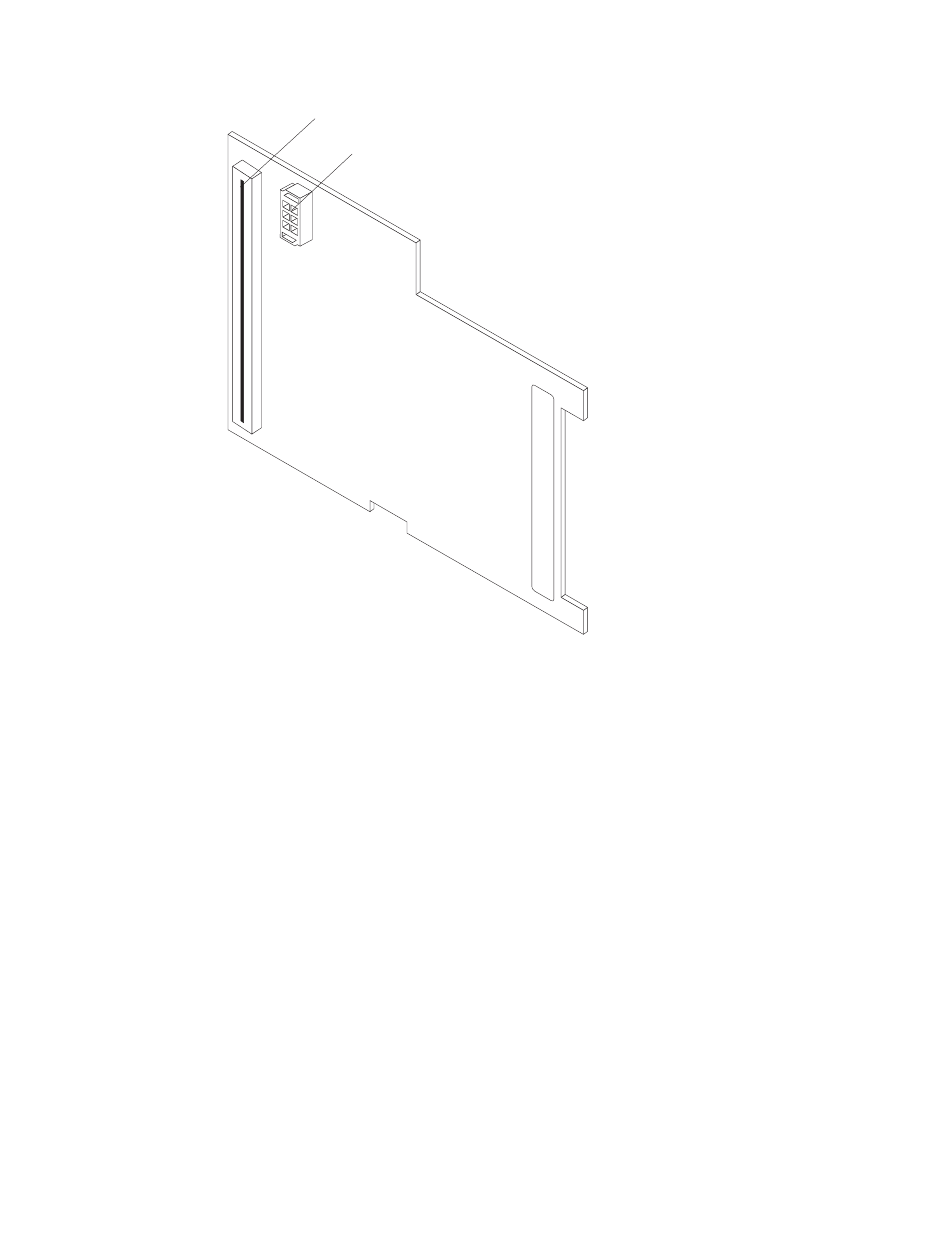

Abbildung 2. HS20-Erweiterungskarte (unten)
PCI-X-Anschluss (J3): Dieser Anschluss ist eine 64-Bit-PCI-X-Schnittstelle mit
einem Board-to-board-Anschluss mit 200 Kontaktstiften, der mit dem Blade-Server
verbunden ist.
Fibre Channel-Hochgeschwindigkeitsanschluss (J2): Übertragungssignale wer-
den vom Blade-Server über den Fibre Channel-Hochgeschwindigkeitsanschluss auf
der HS20-Erweiterungskarte an die Switchmodule in Position 3 und 4 auf der Bla-
deCenter-Einheit gesendet.
8
IBM Eserver HS20-Fibre-Channel-Erweiterungskarte: Installations- und Benutzerhandbuch
PCI-X-Anschluss (J3)
Fibre Channel-
Hochgeschwindigkeitsanschluss (J2)
