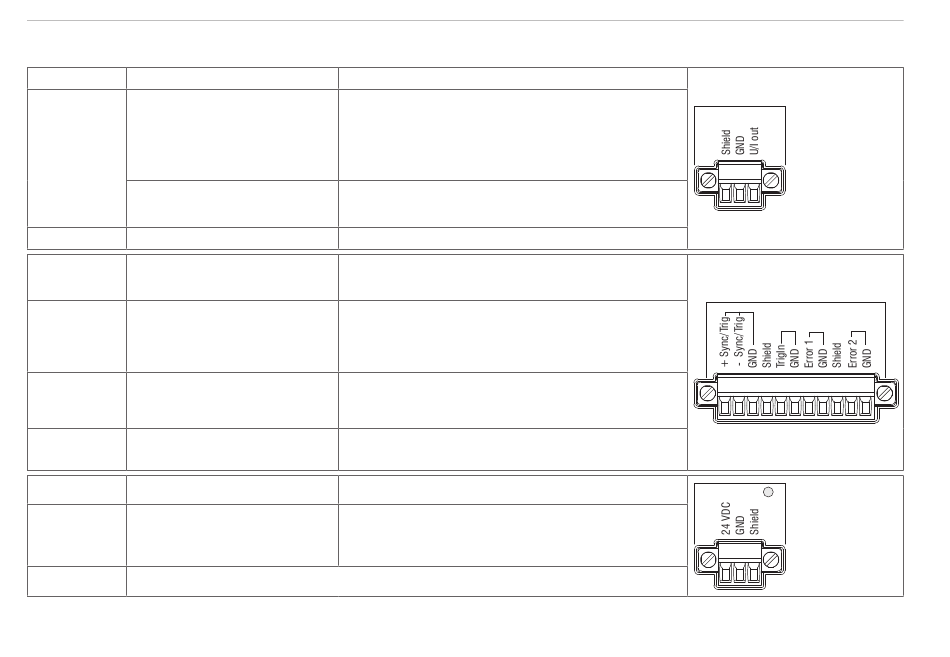

Systemaufbau, Anschlussmöglichkeiten
Schraubklemmen
Pin
Beschreibung
Spannungsausgang
U/I out
Stromausgang
GND
Masse Analogausgang
+Sync/Trig
Ein-/Ausgang Synchroni-
sation, Eingang Triggerung
-Sync/Trig
TrigIn
Eingang Triggerung
Error 1 / 2
Schaltausgänge
GND
Bezugsmassen
24 VDC
Betriebsspannung
GND
Betriebsspannungsmasse
Shield
Abschirmungen zu jeweiligem Ausgang/Eingang, Steckergehäuse
Die steckbaren Schraubklemmen sind für einen Leiterquerschnitt von 0,14 mm² bis 1,5 mm² ausgelegt.
IMS5x00
Bemerkungen
0 ... 5 V; 0 ... 10 V;
R
ca. 50 Ohm;
i
5,5 V / 10,9 V bei Fehler, außerhalb Messbe-
reich
4 ... 20 mA; R
≤ 500 Ohm
L
23,7 mA bei Fehler, außerhalb Messbereich
Galvanisch verbunden mit Versorgung
RS422-Pegel (EIA422)
TTL- oder HTL-Pegel
TTL: Low ≤ 0,8 V, High ≥ 2 V
HTL: Low ≤ 3 V, High ≥ 8 V
NPN, PNP oder Push-Pull
I
= 100 mA, U
= 30 V
H max
max
Alle GND sind untereinander und mit der
Betriebsspannungsmasse verbunden.
± 15 %, I
< 1 A
max
GND ist mit GND von Schaltausgängen, Syn-
chronisation, Analog und Encodereingang
galvanisch verbunden
Analog Out
Digital I/O
Power
