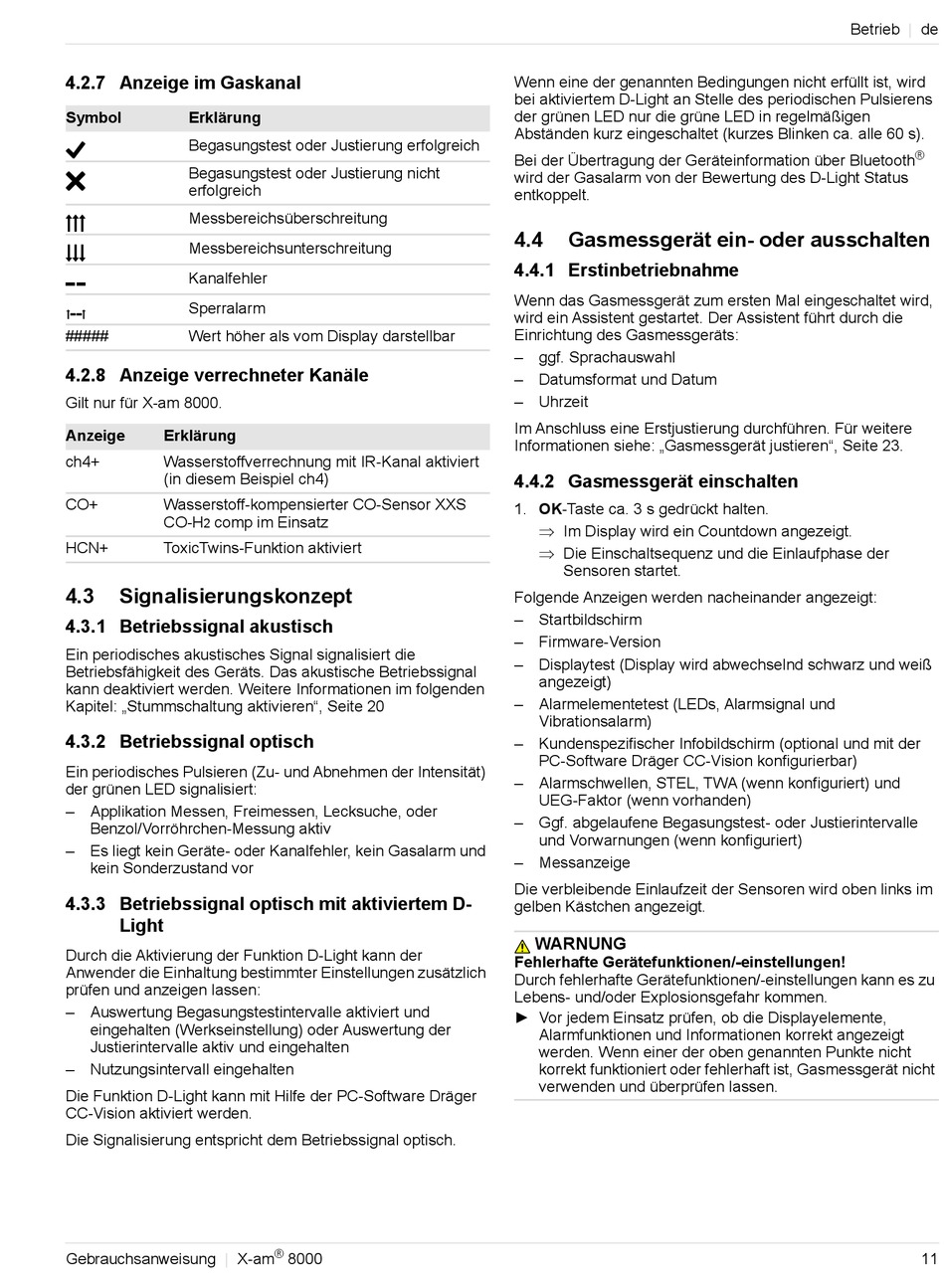

4.2.7 Anzeige im Gaskanal

Symbol Erklärung
Begasungstest oder Justierung erfolgreich
Begasungstest oder Justierung nicht
erfolgreich
Messbereichsüberschreitung
Messbereichsunterschreitung
Kanalfehler
Sperralarm
##### Wert höher als vom Display darstellbar
4.2.8 Anzeige verrechneter Kanäle
Gilt nur für X-am 8000.
Anzeige Erklärung
ch4+ Wasserstoffverrechnung mit IR-Kanal aktiviert
(in diesem Beispiel ch4)
CO+ Wasserstoff-kompensierter CO-Sensor XXS
CO-H comp im Einsatz
2
HCN+ ToxicTwins-Funktion aktiviert
4.3

Signalisierungskonzept

4.3.1 Betriebssignal akustisch

Ein periodisches akustisches Signal signalisiert die
Betriebsfähigkeit des Geräts. Das akustische Betriebssignal
kann deaktiviert werden. Weitere Informationen im folgenden
Kapitel: „Stummschaltung aktivieren", Seite 20

4.3.2 Betriebssignal optisch

Ein periodisches Pulsieren (Zu- und Abnehmen der Intensität)
der grünen LED signalisiert:
– Applikation Messen, Freimessen, Lecksuche, oder
Benzol/Vorröhrchen-Messung aktiv
– Es liegt kein Geräte- oder Kanalfehler, kein Gasalarm und
kein Sonderzustand vor
4.3.3 Betriebssignal optisch mit aktiviertem D-
Light
Durch die Aktivierung der Funktion D-Light kann der
Anwender die Einhaltung bestimmter Einstellungen zusätzlich
prüfen und anzeigen lassen:
– Auswertung Begasungstestintervalle aktiviert und
eingehalten (Werkseinstellung) oder Auswertung der
Justierintervalle aktiv und eingehalten
– Nutzungsintervall eingehalten
Die Funktion D-Light kann mit Hilfe der PC-Software Dräger
CC-Vision aktiviert werden.
Die Signalisierung entspricht dem Betriebssignal optisch.
Gebrauchsanweisung |
X-am
®
8000
Wenn eine der genannten Bedingungen nicht erfüllt ist, wird
bei aktiviertem D-Light an Stelle des periodischen Pulsierens
der grünen LED nur die grüne LED in regelmäßigen
Abständen kurz eingeschaltet (kurzes Blinken ca. alle 60 s).
Bei der Übertragung der Geräteinformation über Bluetooth
wird der Gasalarm von der Bewertung des D-Light Status
entkoppelt.
4.4 Gasmessgerät ein- oder ausschalten

4.4.1 Erstinbetriebnahme

Wenn das Gasmessgerät zum ersten Mal eingeschaltet wird,
wird ein Assistent gestartet. Der Assistent führt durch die
Einrichtung des Gasmessgeräts:
– ggf. Sprachauswahl
– Datumsformat und Datum
– Uhrzeit
Im Anschluss eine Erstjustierung durchführen. Für weitere
Informationen siehe: „Gasmessgerät justieren", Seite 23.
4.4.2 Gasmessgerät einschalten
1. OK-Taste ca. 3 s gedrückt halten.
 Im Display wird ein Countdown angezeigt.
 Die Einschaltsequenz und die Einlaufphase der
Sensoren startet.
Folgende Anzeigen werden nacheinander angezeigt:
– Startbildschirm
– Firmware-Version
– Displaytest (Display wird abwechselnd schwarz und weiß
angezeigt)
– Alarmelementetest (LEDs, Alarmsignal und
Vibrationsalarm)
– Kundenspezifischer Infobildschirm (optional und mit der
PC-Software Dräger CC-Vision konfigurierbar)
– Alarmschwellen, STEL, TWA (wenn konfiguriert) und
UEG-Faktor (wenn vorhanden)
– Ggf. abgelaufene Begasungstest- oder Justierintervalle
und Vorwarnungen (wenn konfiguriert)
– Messanzeige
Die verbleibende Einlaufzeit der Sensoren wird oben links im
gelben Kästchen angezeigt.
WARNUNG
Fehlerhafte Gerätefunktionen/-einstellungen!
Durch fehlerhafte Gerätefunktionen/-einstellungen kann es zu
Lebens- und/oder Explosionsgefahr kommen.
► Vor jedem Einsatz prüfen, ob die Displayelemente,
Alarmfunktionen und Informationen korrekt angezeigt
werden. Wenn einer der oben genannten Punkte nicht
korrekt funktioniert oder fehlerhaft ist, Gasmessgerät nicht
verwenden und überprüfen lassen.
|
Betrieb de
®
11
