6-2
Bedienen und Beobachten

Beobachten (Monitor) mit dem Bedienfeld

Parametrieren mit dem Bedienfeld

Taste Funktion
Starten des Antriebes
Start
Stoppen des Antriebes
Stop
Motorpotentiometer:
Sollwert erhöhen
oder
WLM-Empfindlichkeit auf
Motorpotentiometer:
Sollwert vermindern
oder
WLM-Empfindlichkeit ab
Umschaltung zwischen
+
NORMAL- und TEST-
Modus

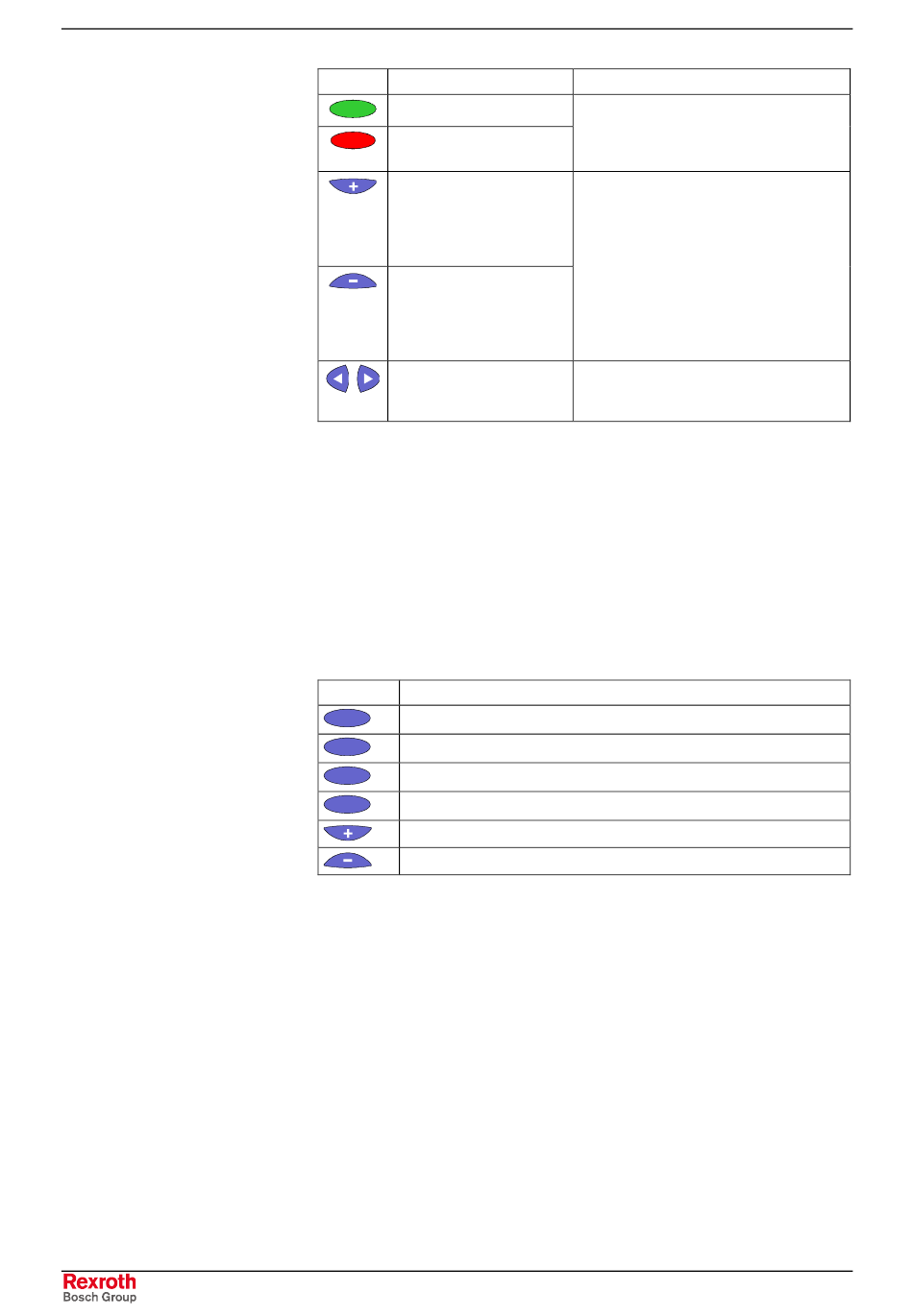

Abb. 6-2: Funktionen des Bedienfeldes im „Betrieb"

Normal- und Testbetrieb (lokal / fern)

Die beiden Betriebsmodi sind zum Einrichten oder für Servicezwecke
eines Antriebes (Test-Modus) und für den Normalbetrieb (Normal-Modus)
gedacht. Die Ein/Aus Befehle und die Sollwertvorgabe können für jeden
Modus getrennt eingestellt werden. So kann z.B. der Normal-Modus für
Klemmenbetrieb (P0870 = Klemmen statisch) eingerichtet werden und
der Test-Modus zum Bedienen mit dem Bedienfeld (P0871 = BF statisch).
Taste Menüebene
Rücksprung auf vorherigen Menüpunkt
Esc
Wechsel in den Monitor
Mon
Prog Wechsel in die Parametrierung
Übernahme des angewählten Menüpunkts
Enter
Zum vorherigen Menüpunkt
Zum nächsten Menüpunkt
Abb. 6-3: Tastenfunktione des Bedienfeldes im Monitorbetrieb
Die Basis-Parametrierung ist in Kapitel 7 ausführlicher beschrieben.
REFUspeed RS51
Bedingungen
Der Ein/Aus Befehl muss auf „Klemme
statisch + Bedienfeld" oder „Bedienfeld
dynamisch" eingestellt sein; siehe Ka-
pitel 5.4.1 Gerätesteuerung /Sollwerte.
Sollwert-Motorpotentiometer:
Der Sollwert muss auf „Motorpotentio-
meter" eingestellt sein; siehe Kapitel
5.4.1 Gerätesteuerung /Sollwerte.
oder
Wirklastmelder-Empfindlichkeits-
Motorpotentiometer Auf / Ab:
Der Sollwert darf nicht auf „Motorpoten-
tiometer" eingestellt sein; siehe Kapitel
5.4.1 Gerätesteuerung /Sollwerte.
Passwortebene 2 muss angewählt und
der Wechselrichter gesperrt sein (siehe
Kapitel 4.2.2 Betriebsanzeige).
DOK-RD500*-RS51*******-IB02-DE-P
