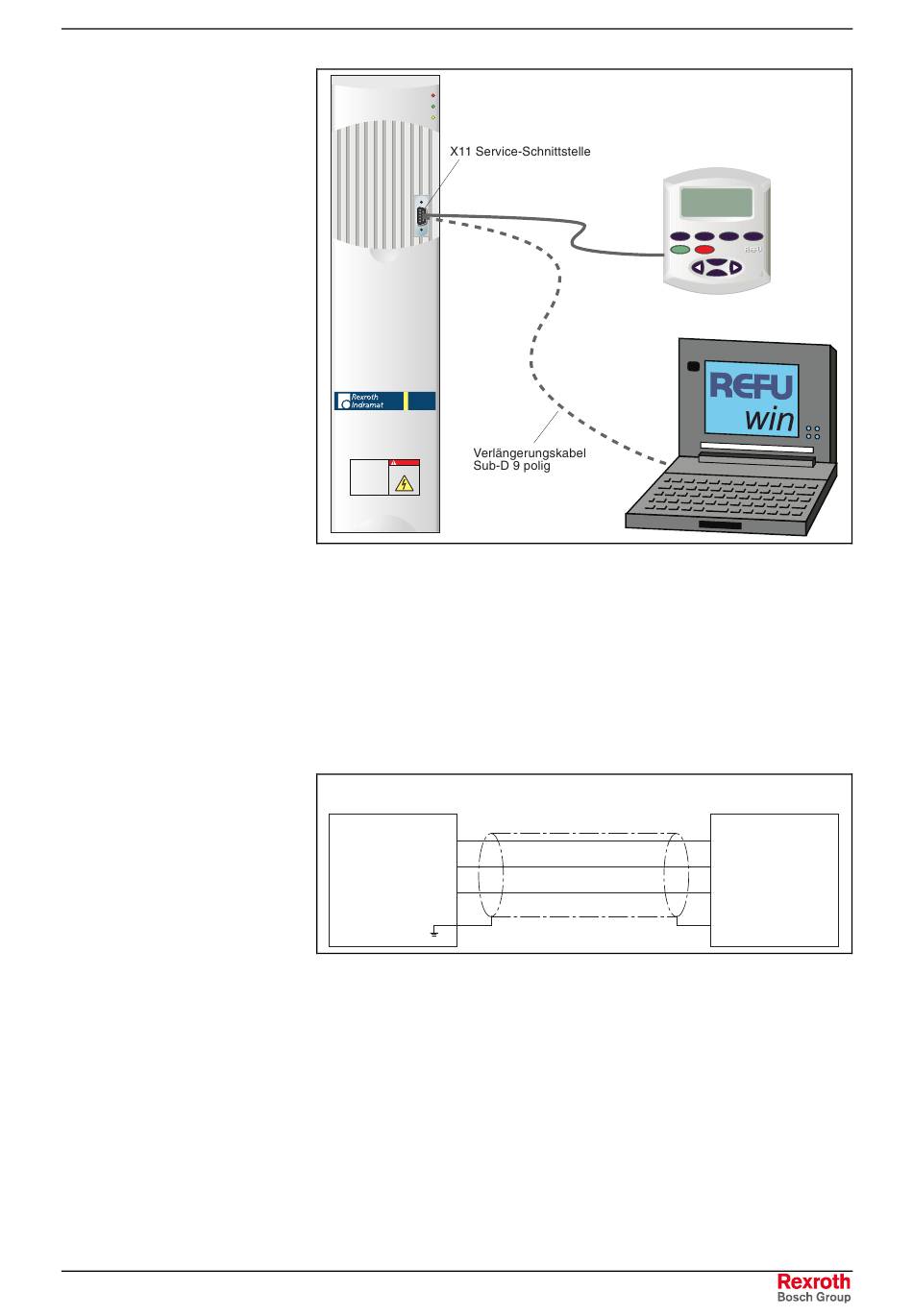

Abb. 5-12: Anschlussmöglichkeiten an die Service-Schnittstelle

Anschluss des Bedienfeldes

Das Bedienfeld kann entweder direkt auf den Stecker X11 aufgesteckt
oder mit dem oben genannten Kabel angeschlossen werden.
Anschluss eines PC's
Das Kabel zum Anschluss eines PC's muß folgende Konfiguration auf-
weisen:
Umrichter
X11
Abb. 5-13: Anschlusskabel für PC
Alternativ kann auch das Kabel des Bedienfeldes benutzt werden.
Folgende Einstellungen sind zu beachten:
einstellbar mit P0499:
19200, 38400, 57600, 76800 Baud
8
gerade
Parität:
1
USS-Protokoll, 4/6 Worte
ALARM
READY
ON
RxD
3
TxD 2
GND 5
1200, 2400, 4800, 9600 (Werkseinstellung),
Elektrische Installation
ESC MON PROG ENTER
START STOP
+
-
PC
3 TxD
2 RxD
5 GND
Schirmanschluss
