4-2
Mechanische Montage
4.2 Montage Geräte Größenklasse J bis M

Mindestabstand

• Die Geräte REFUdrive 500 Größenklasse J bis M sind modular aufge-
baut und für den Einbau in Schaltschränke vorgesehen.
• Die Geräte haben ein Konstruktionsraster von 22,5 mm. Bei Verwen-
dung von Befestigungsschienen mit Gewindebohrungen im Konstruk-
tionsraster können mehrere Geräte ohne Zwischenraum nebeneinan-
der montiert werden (siehe auch Montagebeispiel).
• Die Montage muss senkrecht an einer ebenen Anbaufläche erfolgen.
• Für den ungehinderten Luftstrom der Kühlluft ist ein Freiraum von
mindestens 100 mm Höhe, ober- und unterhalb der Geräte einzuhal-
ten.
• Bei Schrankmontage muss der Kühlluftbedarf der eingebauten Geräte
berechnet und die Schrankbelüftung entsprechend dimensioniert wer-
den.
• Die benötigten Befestigungsschrauben sind in den Bohrschablonen
der Maßzeichnungen angegeben.
Warme Abluft
100 mm
100 mm
Kühlluft

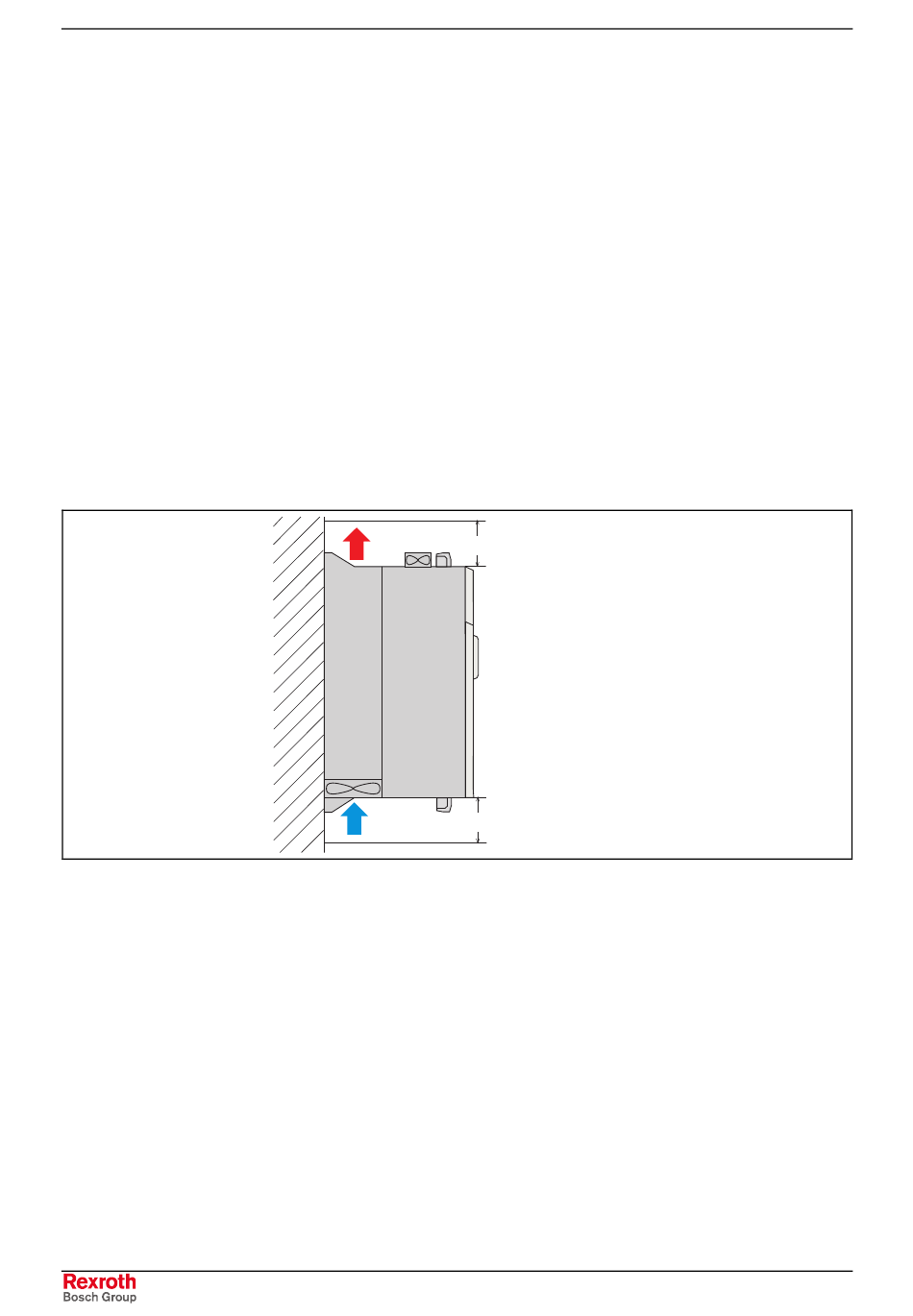

Abb. 4-2: Mindestabstand für Kühlung
Mindestabstand
für Kühlung
Mindestabstand
für Kühlung
DOK-RD500*-RS51*******-IB02-DE-P
REFUspeed RS51
