5-18
Elektrische Installation
5.8

Standard-Schnittstelle RS485 (X12)

5.9

Standard-Schnittstelle SS6 (X13)

5.10 Standard-Klemmen-Belegung des REFU speed RS51

Klemmen-Belegungs-Vorschlag mit guter Kompatibilität zum REFU 316F
REFUspeed RS51
Klemme Bezeichnung
X11
X11 SR17000
Die Schnittstelle RS485 unterstützt das USS-Protokoll, welches zur Be-
dienung des Umrichters über eine SPS dient. Das USS-Protokoll (Univer-
selles-Serielles-Schnittstellenprotokoll)
nach dem Master-Slave-Prinzip für die Kommunikation über einen seriel-
len Bus.
Umrichter
X12
TxD+ /RxD+
TxD- / RxD-

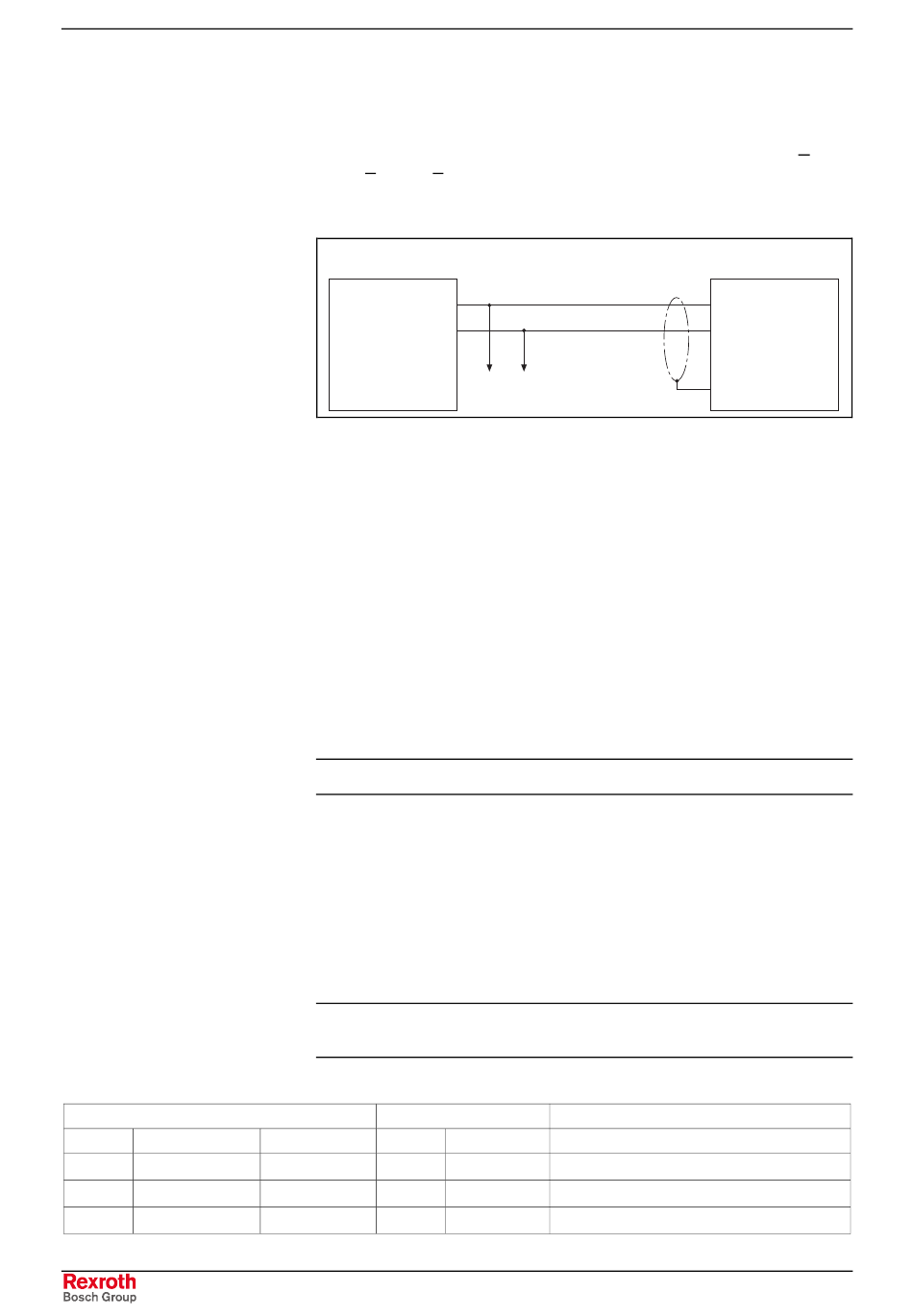

Abb. 5-14: Anschluss Standard-Schnittstelle
Beim Betrieb dieser Schnittstelle ist zu beachten, dass bei jedem Busteil-
nehmer die gleiche Schnittstellenkonfiguration eingestellt wird.
Ausnahme: "SS1 Slave Adresse", hier bekommt jeder Busteilnehmer
eine eigene Adresse.
Busabschluss
Der letzte Teilnehmer eines Bussystems muss den Bus zum Schutz ge-
gen Störeinflüsse abschliessen. Der Busabschluss wird mit einem
Schalter auf der Steuerungs- und Regelungskarte eingeschaltet (siehe
Kapitel 5.6 Steuerklemmen).
Hinweis: Nur für interne Verwendung.
Für diesen Belegungs-Vorschlag ist es Voraussetzung, daß auf Options-
Steckplatz 2 eine KL17037 vorhanden ist.
Hinweis: Somit steht für sonstige Baugruppen nur noch 1 Options-
Steckplatz zur freien Verfügung!
REFU 316 F
Baugruppe Klemme Baugruppe
SR17000 X16
- -
definiert
1
2
zum nächsten
Slave
Funktion
IO4004 Bedienfeld
Service-Schnittstelle RS232
REFUspeed RS51
ein Zugriffsverfahren
Steuerung
TxD+ /RxD+
TxD- / RxD-
Schirmanschluss
DOK-RD500*-RS51*******-IB02-DE-P
