Service-Schnittstelle RS232 (X11)

Wenn keine potentialbehaftetete Steuerverbindung zwischen den Geräten
besteht (z.B. Kopplung über Lichtwellenleiter) wird die Bezugsmasse an
jedem Gerät direkt mit PE verbunden.
Hinweis: Im Lieferzustand besteht an RD500 Geräten eine direkte Ver-
bindung Bezugsmasse zu PE über die Kabelverbindung X14.7
zum Gehäuse (RD51, RS51, RD52) bzw. über Steckbrücke
X11.14/15 (RD41, RD42)

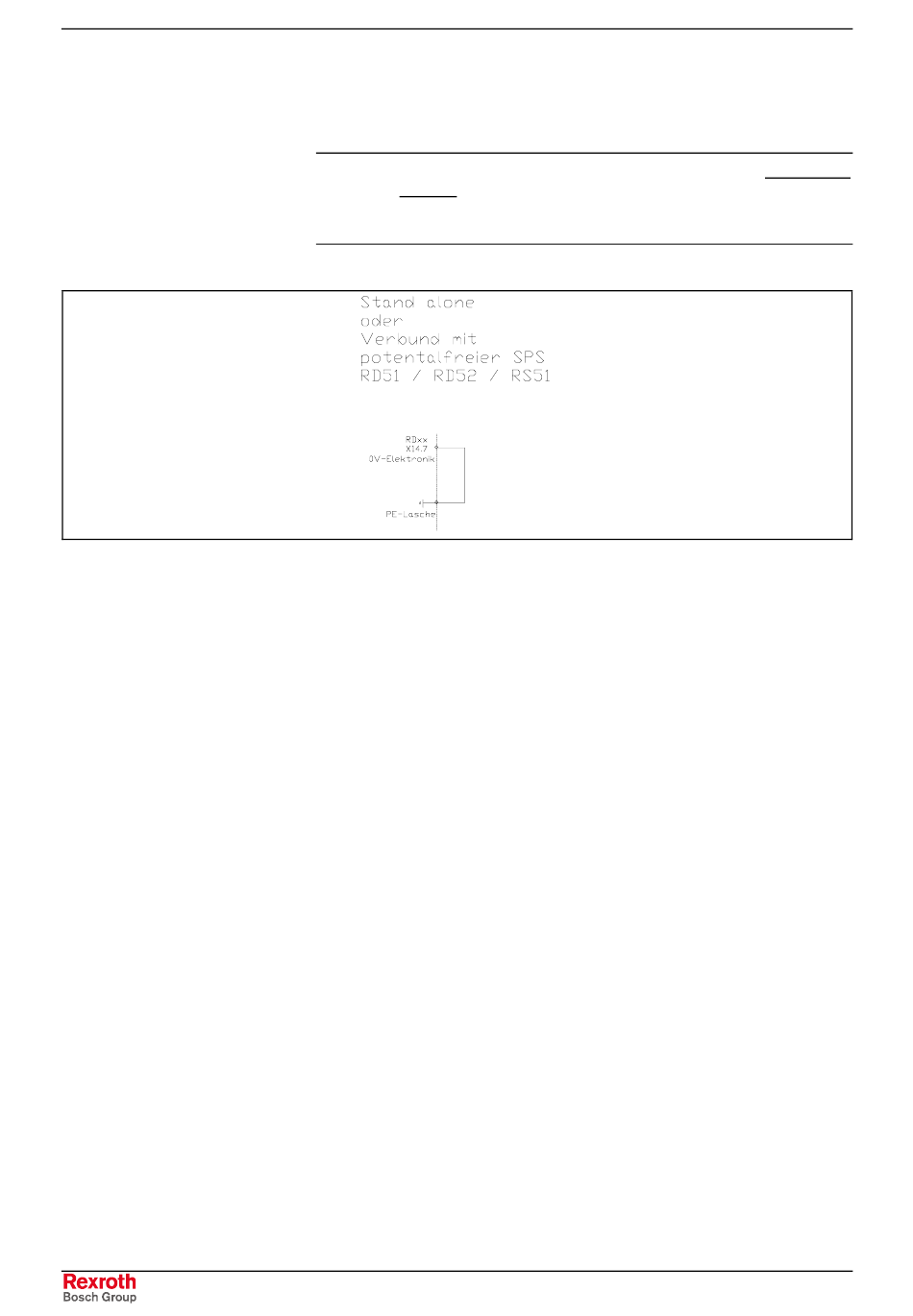

Abb. 5-11:Direkte Verbindung Bezugsmasse zu PE bei RD51, RS51 und RD52
Diese Schnittstelle ist für den Anchluss des Bedienfeldes oder eines PC's
mit REFU win vorgesehen. Für den Anschluss der Geräte ist ein vorkon-
fektioniertes Standardverlängerungskabel bei Indramat Refu erhältlich
(Bestell-Nr. 0013456, Länge 5 m).
