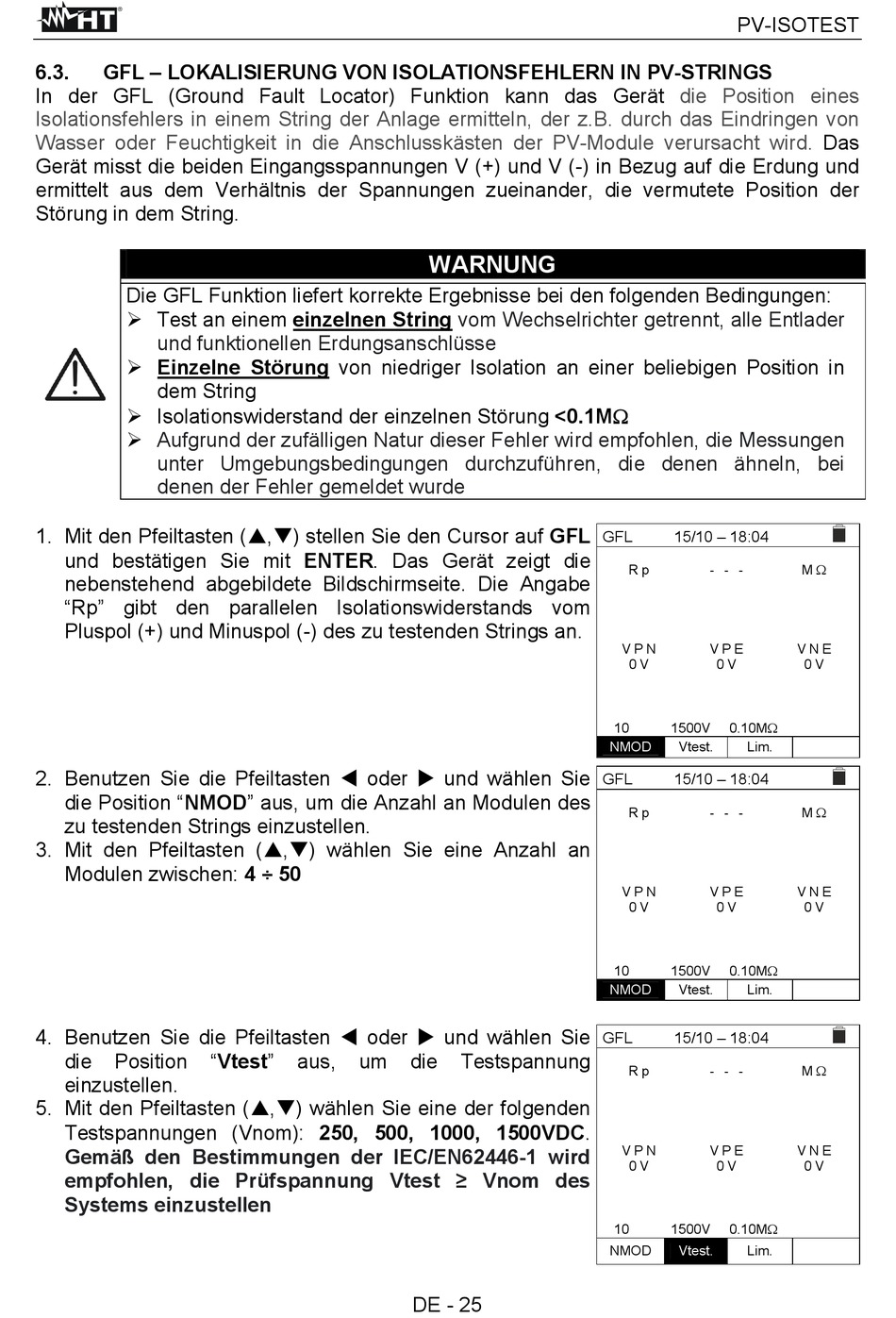

GFL – LOKALISIERUNG VON ISOLATIONSFEHLERN IN PV-STRINGS
In der GFL (Ground Fault Locator) Funktion kann das Gerät
Isolationsfehlers in einem String der Anlage ermitteln, der z.B. durch das Eindringen von
Wasser oder Feuchtigkeit in die Anschlusskästen der PV-Module verursacht wird.
Gerät misst die beiden Eingangsspannungen V (+) und V (-) in Bezug auf die Erdung und
ermittelt aus dem Verhältnis der Spannungen zueinander, die vermutete Position der
Störung in dem String.
Die GFL Funktion liefert korrekte Ergebnisse bei den folgenden Bedingungen:
Test an einem einzelnen String
und funktionellen Erdungsanschlüsse
Einzelne Störung von niedriger Isolation an einer beliebigen Position in
dem String
Isolationswiderstand der einzelnen Störung <0.1M
Aufgrund der zufälligen Natur dieser Fehler wird empfohlen, die Messungen
unter Umgebungsbedingungen durchzuführen, die denen ähneln, bei
denen der Fehler gemeldet wurde
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf GFL
und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite. Die Angabe
"Rp" gibt den parallelen Isolationswiderstands vom
Pluspol (+) und Minuspol (-) des zu testenden Strings an.
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "NMOD" aus, um die Anzahl an Modulen des
zu testenden Strings einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine Anzahl an
Modulen zwischen: 4 ÷ 50
4. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
einzustellen.
5. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC.
Gemäß den Bestimmungen der IEC/EN62446-1 wird
empfohlen, die Prüfspannung Vtest ≥ Vnom des
Systems einzustellen
"Vtest"
aus,
um
WARNUNG
vom Wechselrichter getrennt, alle Entlader
die
Testspannung
DE - 25
PV-ISOTEST
die Position eines
GFL
