4. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
nebenstehend abgebildete Bildschirmseite.
5. Mit den Pfeiltasten (,) stellen Sie den Grenzwert für
den Isolationswiderstand aus den wählbaren Werten
0.05, 0.10, 0.23, 0.25, 0.50, 1.00, 50M ein. Bitte
beachten Sie, dass die relvanten Normen einen
Mindestwert für den Isolationswiderstand von 1M
vorgeben.
6. Verbinden Sie das Gerät mit dem zu prüfenden PV-String, wie in der Abb. 6 gezeigt.
Der Test kann auch an mehreren Saiten parallel zueinander durchgeführt werden.
Denken Sie daran, dass alle Überspannungsableiter, die an die Kabel des Strings / der
Strings angeschlossen sind, ebenfalls getrennt werden müssen und dass es ratsam ist,
die Messung vor Sperrdioden durchzuführen

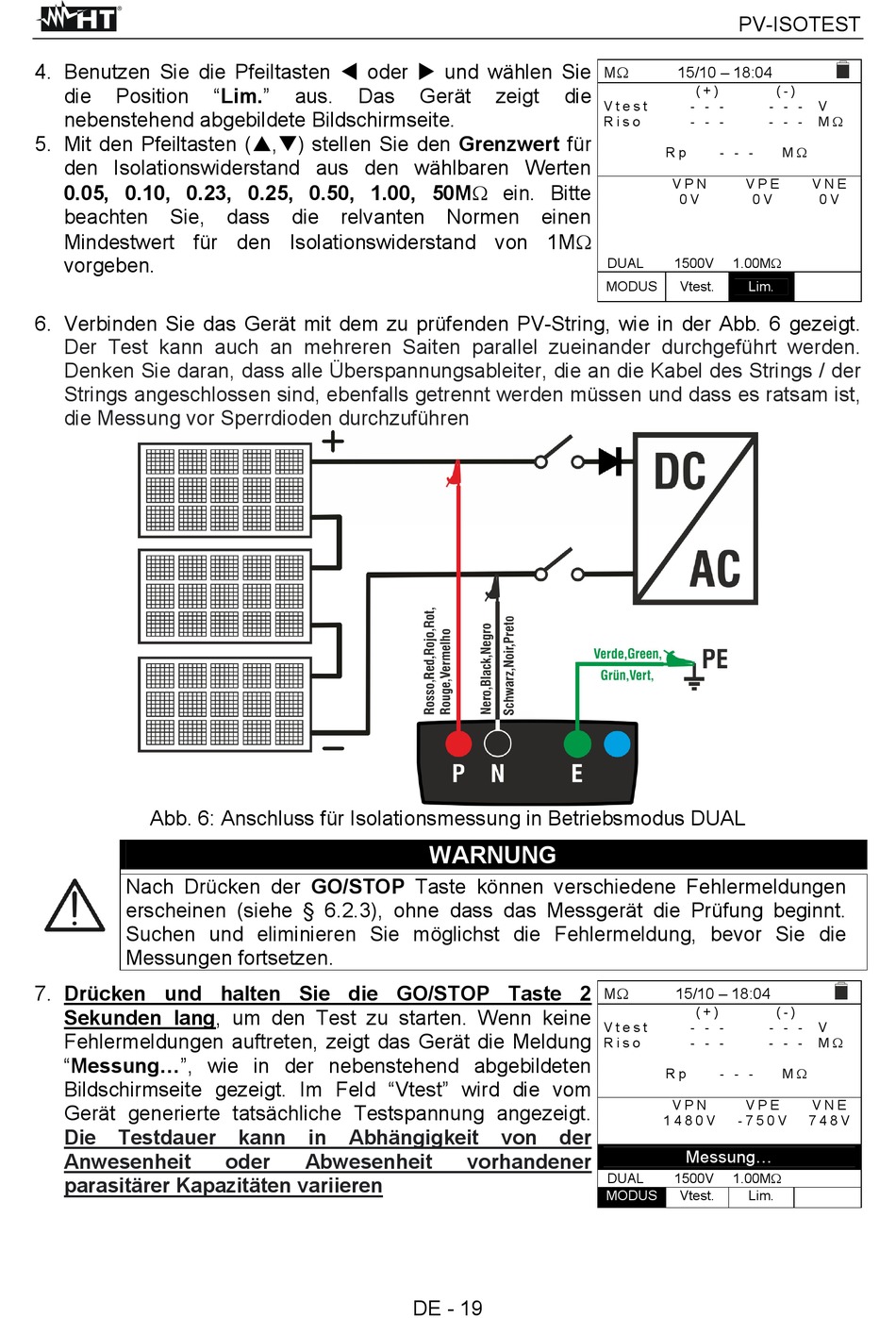

Abb. 6: Anschluss für Isolationsmessung in Betriebsmodus DUAL
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.2.3), ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Messungen fortsetzen.
7. Drücken und halten Sie die GO/STOP Taste 2
Sekunden lang, um den Test zu starten. Wenn keine
Fehlermeldungen auftreten, zeigt das Gerät die Meldung
"Messung...", wie in der nebenstehend abgebildeten
Bildschirmseite gezeigt. Im Feld "Vtest" wird die vom
Gerät generierte tatsächliche Testspannung angezeigt.
Die Testdauer
Anwesenheit
parasitärer Kapazitäten variieren
"Lim." aus. Das
kann in Abhängigkeit
oder Abwesenheit
Gerät zeigt die
WARNUNG
von der
vorhandener
DE - 19
PV-ISOTEST
M 15/10 – 18:04
( + )
V t e s t - - - - - -
R i s o - - - - - -
R p - - -
V P N V P E
0 V 0 V
DUAL 1500V 1.00M
MODUS Vtest. Lim.
M 15/10 – 18:04
( + )
V t e s t - - - - - -
R i s o - - - - - -
R p - - -
V P N V P E
1 4 8 0 V - 7 5 0 V
Messung...
DUAL 1500V 1.00M
MODUS Vtest. Lim.
( - )
V
M 
M 
V N E
0 V
( - )
V
M 
M 
V N E
7 4 8 V
