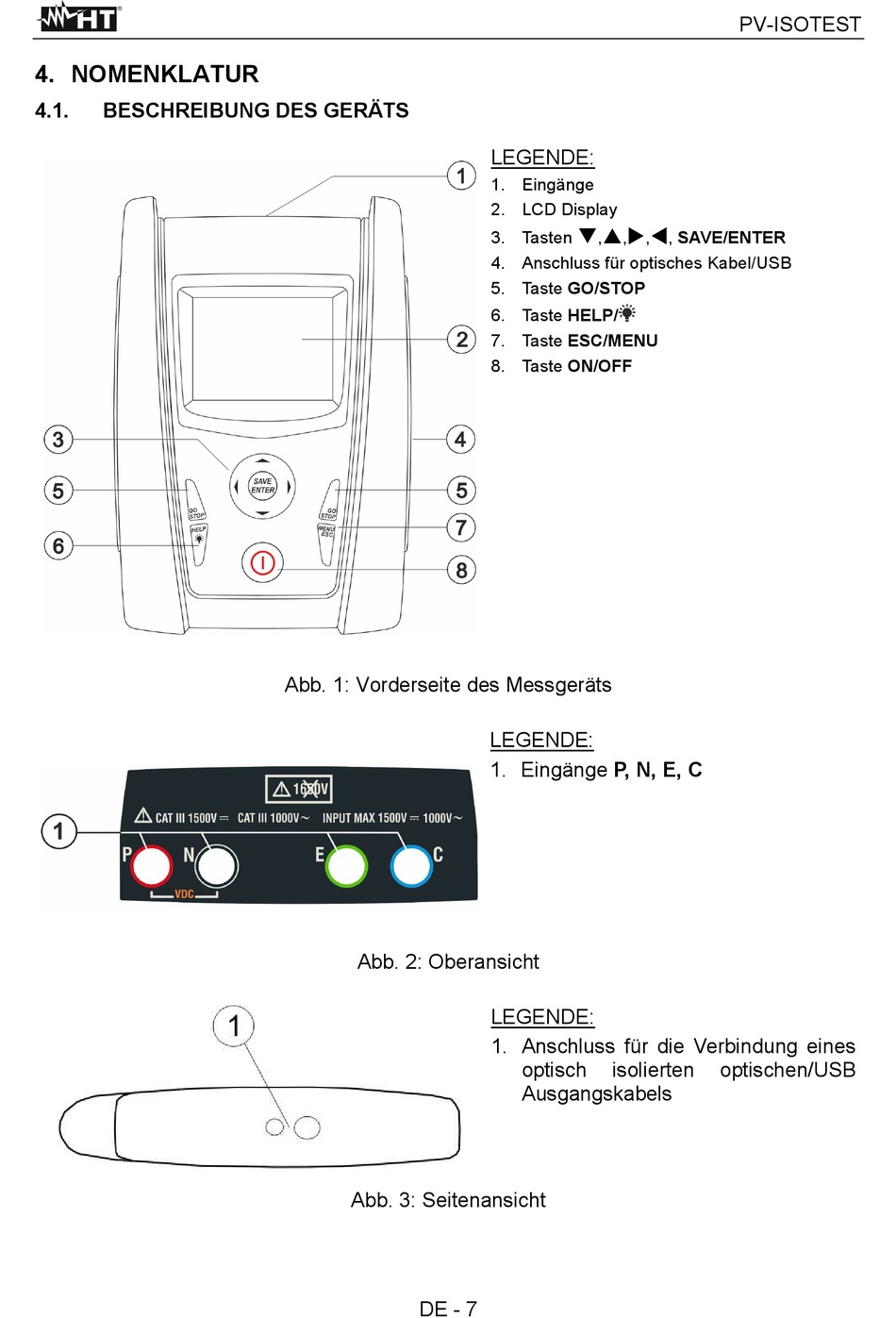

4. NOMENKLATUR
4.1.
BESCHREIBUNG DES GERÄTS
Abb. 1: Vorderseite des Messgeräts
Abb. 2: Oberansicht
Abb. 3: Seitenansicht
DE - 7
LEGENDE:
1. Eingänge
2. LCD Display
3. Tasten
,
,
,
4. Anschluss für optisches Kabel/USB
5. Taste GO/STOP
6. Taste HELP/
7. Taste ESC/MENU
8. Taste ON/OFF
LEGENDE:
1. Eingänge P, N, E, C
LEGENDE:
1. Anschluss für die Verbindung eines
optisch
isolierten
Ausgangskabels
PV-ISOTEST
, SAVE/ENTER
optischen/USB
