6. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
nebenstehend abgebildete Bildschirmseite.
7. Mit den Pfeiltasten (,) stellen Sie den Grenzwert für
den Isolationswiderstand unter den Werten 0.05 M oder
0.10M ein.

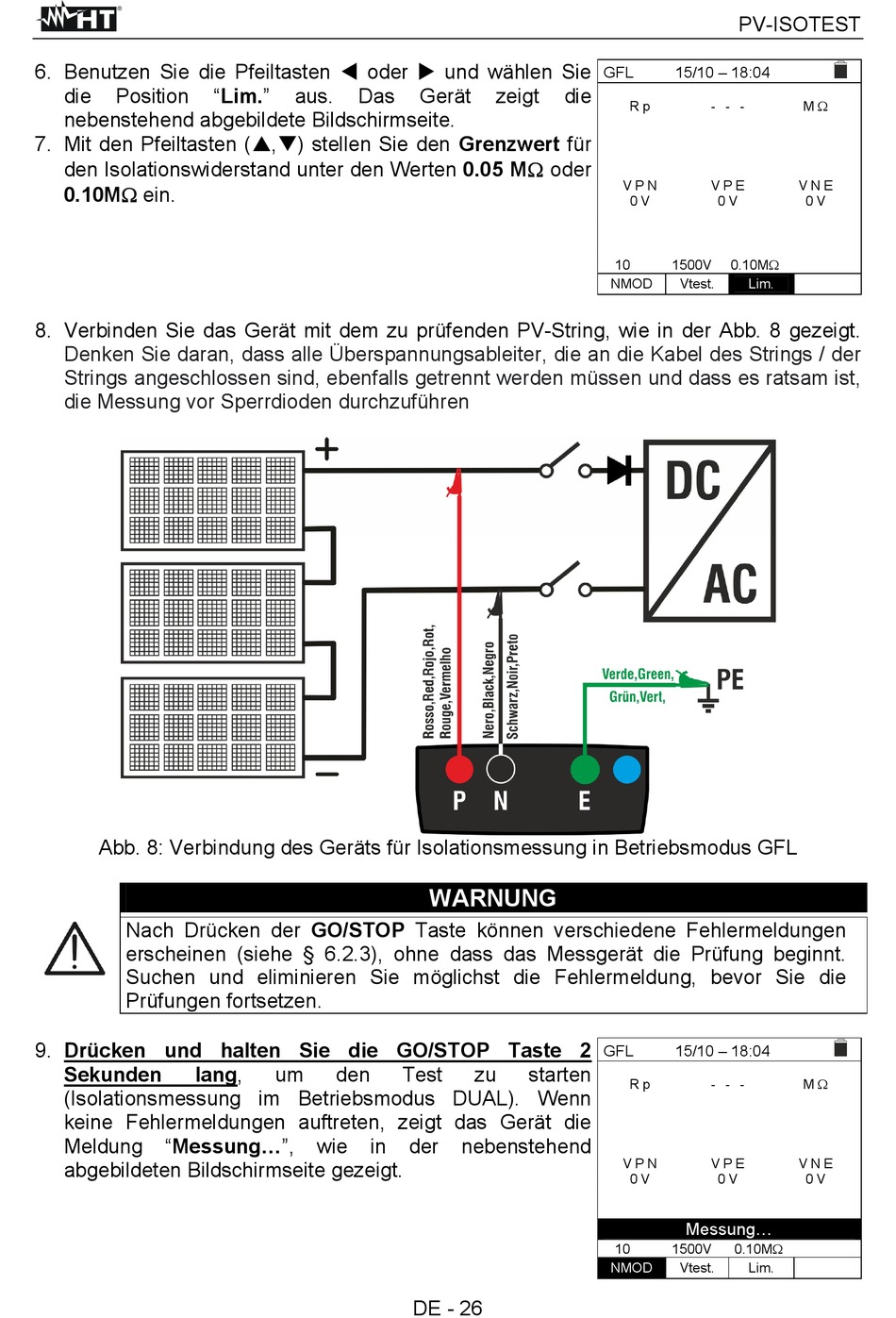

8. Verbinden Sie das Gerät mit dem zu prüfenden PV-String, wie in der Abb. 8 gezeigt.
Denken Sie daran, dass alle Überspannungsableiter, die an die Kabel des Strings / der
Strings angeschlossen sind, ebenfalls getrennt werden müssen und dass es ratsam ist,
die Messung vor Sperrdioden durchzuführen
Abb. 8: Verbindung des Geräts für Isolationsmessung in Betriebsmodus GFL
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.2.3), ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Prüfungen fortsetzen.
9. Drücken und halten Sie die GO/STOP Taste 2
Sekunden lang,
(Isolationsmessung im Betriebsmodus DUAL). Wenn
keine Fehlermeldungen auftreten, zeigt das Gerät die
Meldung "Messung...",
abgebildeten Bildschirmseite gezeigt.
"Lim." aus. Das
um den
wie in
Gerät zeigt die
WARNUNG
Test zu starten
der nebenstehend
