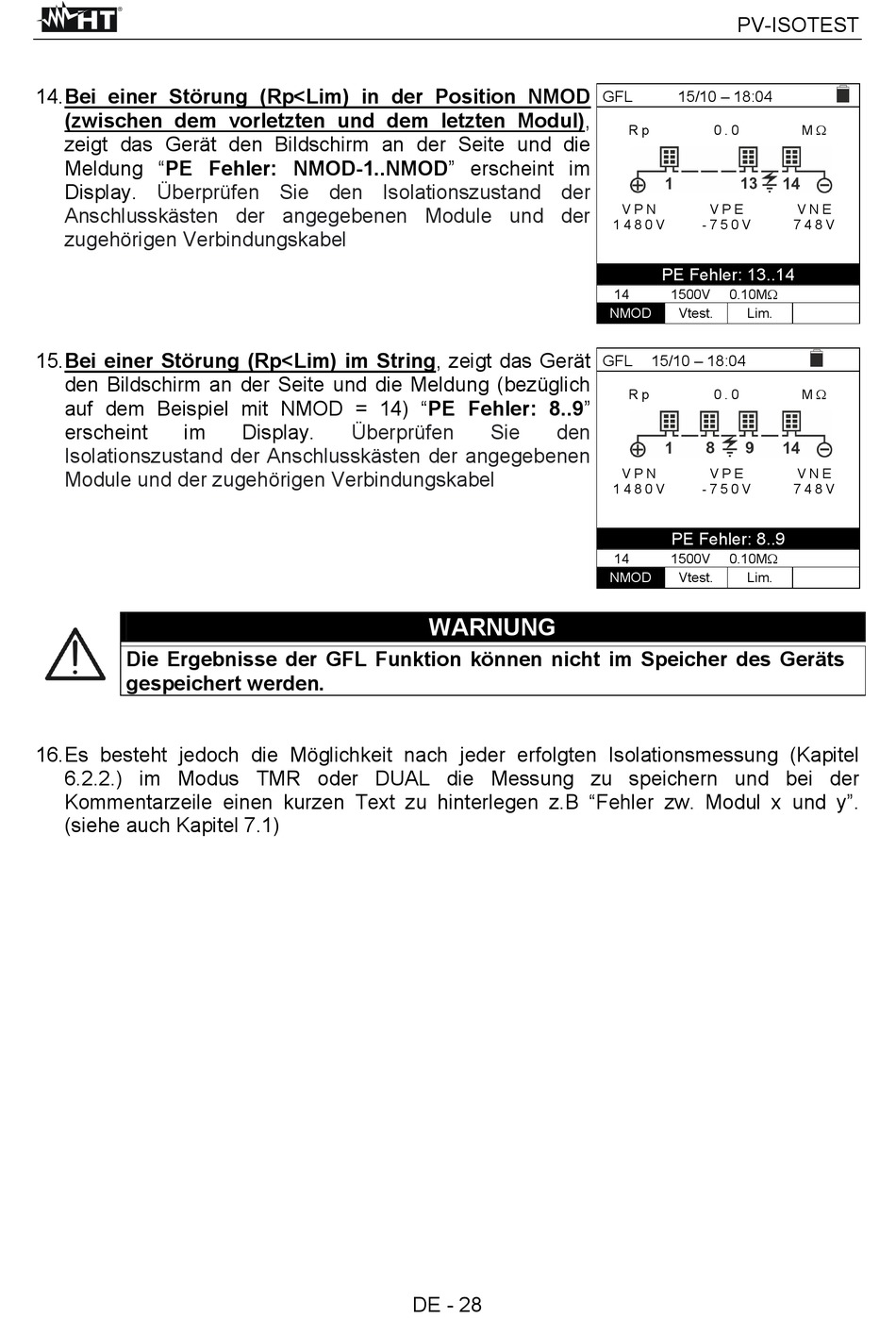

14. Bei einer Störung (Rp<Lim) in der Position NMOD
(zwischen dem vorletzten und dem letzten Modul),
zeigt das Gerät den Bildschirm an der Seite und die
Meldung "PE Fehler: NMOD-1..NMOD" erscheint im
Display. Überprüfen Sie den Isolationszustand der
Anschlusskästen der angegebenen Module und der
zugehörigen Verbindungskabel
15. Bei einer Störung (Rp<Lim) im String, zeigt das Gerät
den Bildschirm an der Seite und die Meldung (bezüglich
auf dem Beispiel mit NMOD = 14) "PE Fehler: 8..9"
erscheint im
Isolationszustand der Anschlusskästen der angegebenen
Module und der zugehörigen Verbindungskabel
Die Ergebnisse der GFL Funktion können nicht im Speicher des Geräts
gespeichert werden.
16. Es besteht jedoch die Möglichkeit nach jeder erfolgten Isolationsmessung (Kapitel
6.2.2.) im Modus TMR oder DUAL die Messung zu speichern und bei der
Kommentarzeile einen kurzen Text zu hinterlegen z.B "Fehler zw. Modul x und y".
(siehe auch Kapitel 7.1)
Display. Überprüfen Sie den
WARNUNG
DE - 28
PV-ISOTEST
GFL 15/10 – 18:04
R p 0 . 0
V P N V P E
1 4 8 0 V - 7 5 0 V
PE Fehler: 13..14
14 1500V 0.10M
NMOD Vtest. Lim.
GFL 15/10 – 18:04
R p 0 . 0
V P N V P E
1 4 8 0 V - 7 5 0 V
PE Fehler: 8..9
14 1500V 0.10M
NMOD Vtest. Lim.
M 
V N E
7 4 8 V
M 
V N E
7 4 8 V
