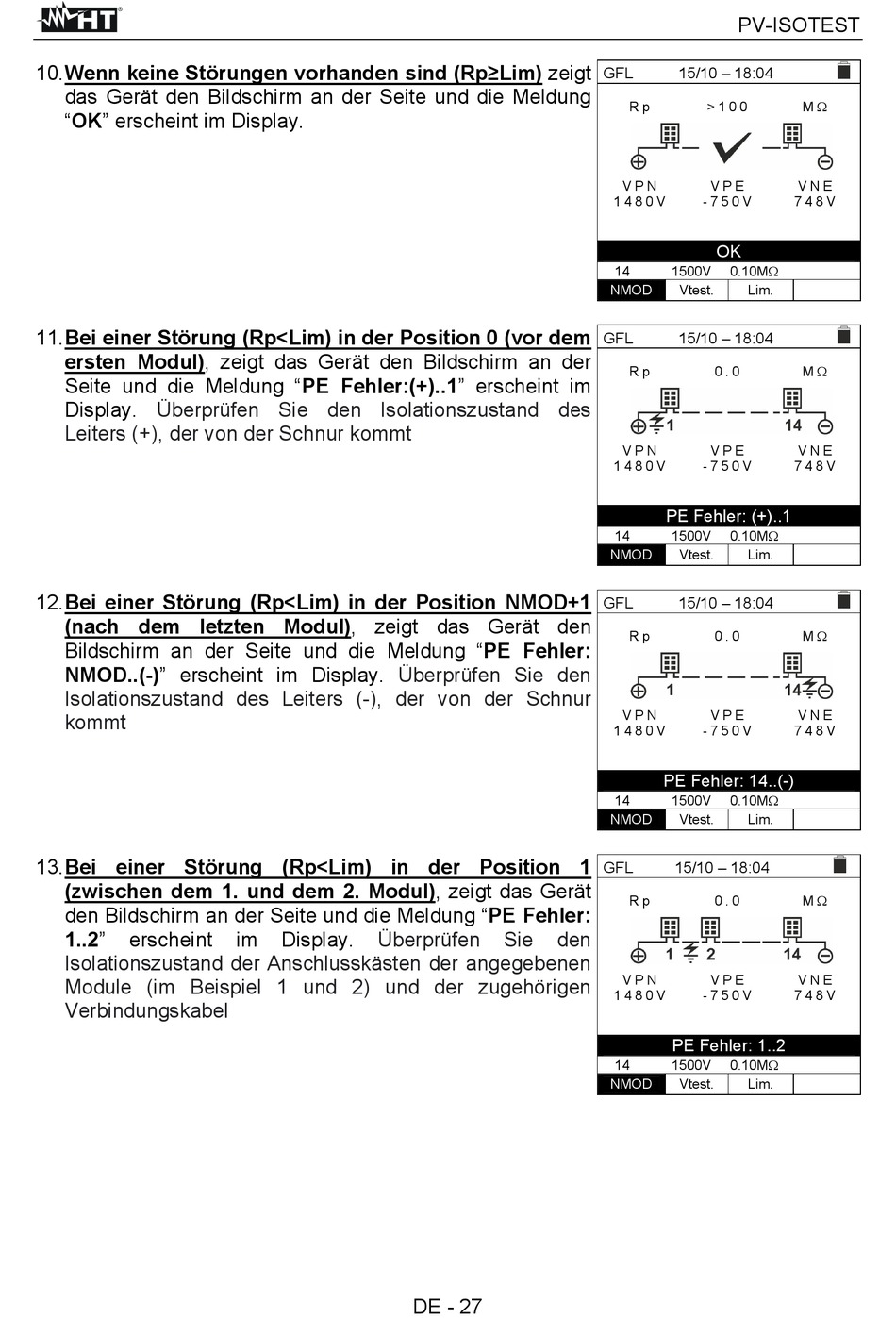

10. Wenn keine Störungen vorhanden sind (Rp≥Lim) zeigt
das Gerät den Bildschirm an der Seite und die Meldung
"OK" erscheint im Display.
11. Bei einer Störung (Rp<Lim) in der Position 0 (vor dem
ersten Modul), zeigt das Gerät den Bildschirm an der
Seite und die Meldung "PE Fehler:(+)..1" erscheint im
Display. Überprüfen Sie den Isolationszustand des
Leiters (+), der von der Schnur kommt
12. Bei einer Störung (Rp<Lim) in der Position NMOD+1
(nach dem letzten Modul), zeigt das Gerät den
Bildschirm an der Seite und die Meldung "PE Fehler:
NMOD..(-)" erscheint im Display.
Isolationszustand des Leiters (-), der von der Schnur
kommt
13. Bei einer Störung (Rp<Lim) in der Position 1
(zwischen dem 1. und dem 2. Modul), zeigt das Gerät
den Bildschirm an der Seite und die Meldung "PE Fehler:
1..2" erscheint
Isolationszustand der Anschlusskästen der angegebenen
Module (im Beispiel 1 und 2) und der zugehörigen
Verbindungskabel
Überprüfen Sie den
im Display. Überprüfen Sie den
DE - 27
PV-ISOTEST
GFL 15/10 – 18:04
R p > 1 0 0
V P N V P E
1 4 8 0 V - 7 5 0 V
OK
14 1500V 0.10M
NMOD Vtest. Lim.
GFL 15/10 – 18:04
R p 0 . 0
V P N V P E
1 4 8 0 V - 7 5 0 V
PE Fehler: (+)..1
14 1500V 0.10M
NMOD Vtest. Lim.
GFL 15/10 – 18:04
R p 0 . 0
V P N V P E
1 4 8 0 V - 7 5 0 V
PE Fehler: 14..(-)
14 1500V 0.10M
NMOD Vtest. Lim.
GFL 15/10 – 18:04
R p 0 . 0
V P N V P E
1 4 8 0 V - 7 5 0 V
PE Fehler: 1..2
14 1500V 0.10M
NMOD Vtest. Lim.
M 
V N E
7 4 8 V
M 
V N E
7 4 8 V
M 
V N E
7 4 8 V
M 
V N E
7 4 8 V
