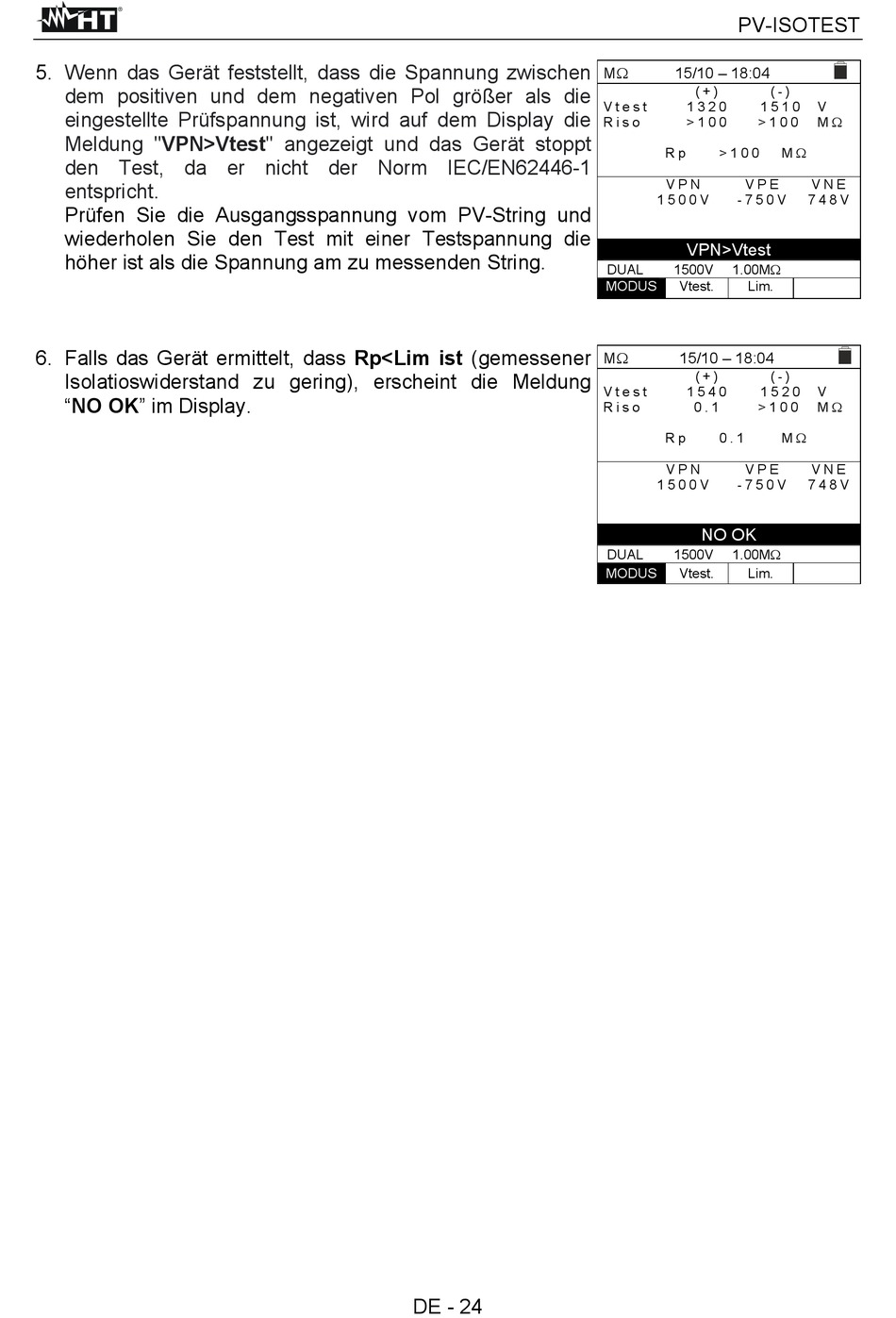

5. Wenn das Gerät feststellt, dass die Spannung zwischen
dem positiven und dem negativen Pol größer als die
eingestellte Prüfspannung ist, wird auf dem Display die
Meldung "VPN>Vtest" angezeigt und das Gerät stoppt
den Test, da er nicht der Norm IEC/EN62446-1
entspricht.
Prüfen Sie die Ausgangsspannung vom PV-String und
wiederholen Sie den Test mit einer Testspannung die
höher ist als die Spannung am zu messenden String.
6. Falls das Gerät ermittelt, dass Rp<Lim ist (gemessener
Isolatioswiderstand zu gering), erscheint die Meldung
"NO OK" im Display.
DE - 24
PV-ISOTEST
M 15/10 – 18:04
( + ) ( - )
V t e s t 1 3 2 0 1 5 1 0
R i s o > 1 0 0 > 1 0 0
R p > 1 0 0
V P N V P E
1 5 0 0 V - 7 5 0 V
VPN>Vtest
DUAL 1500V 1.00M
MODUS Vtest. Lim.
M 15/10 – 18:04
( + ) ( - )
V t e s t 1 5 4 0 1 5 2 0
R i s o 0 . 1 > 1 0 0
R p 0 . 1
V P N V P E
1 5 0 0 V - 7 5 0 V
NO OK
DUAL 1500V 1.00M
MODUS Vtest. Lim.
V
M 
M 
V N E
7 4 8 V
V
M 
M 
V N E
7 4 8 V
