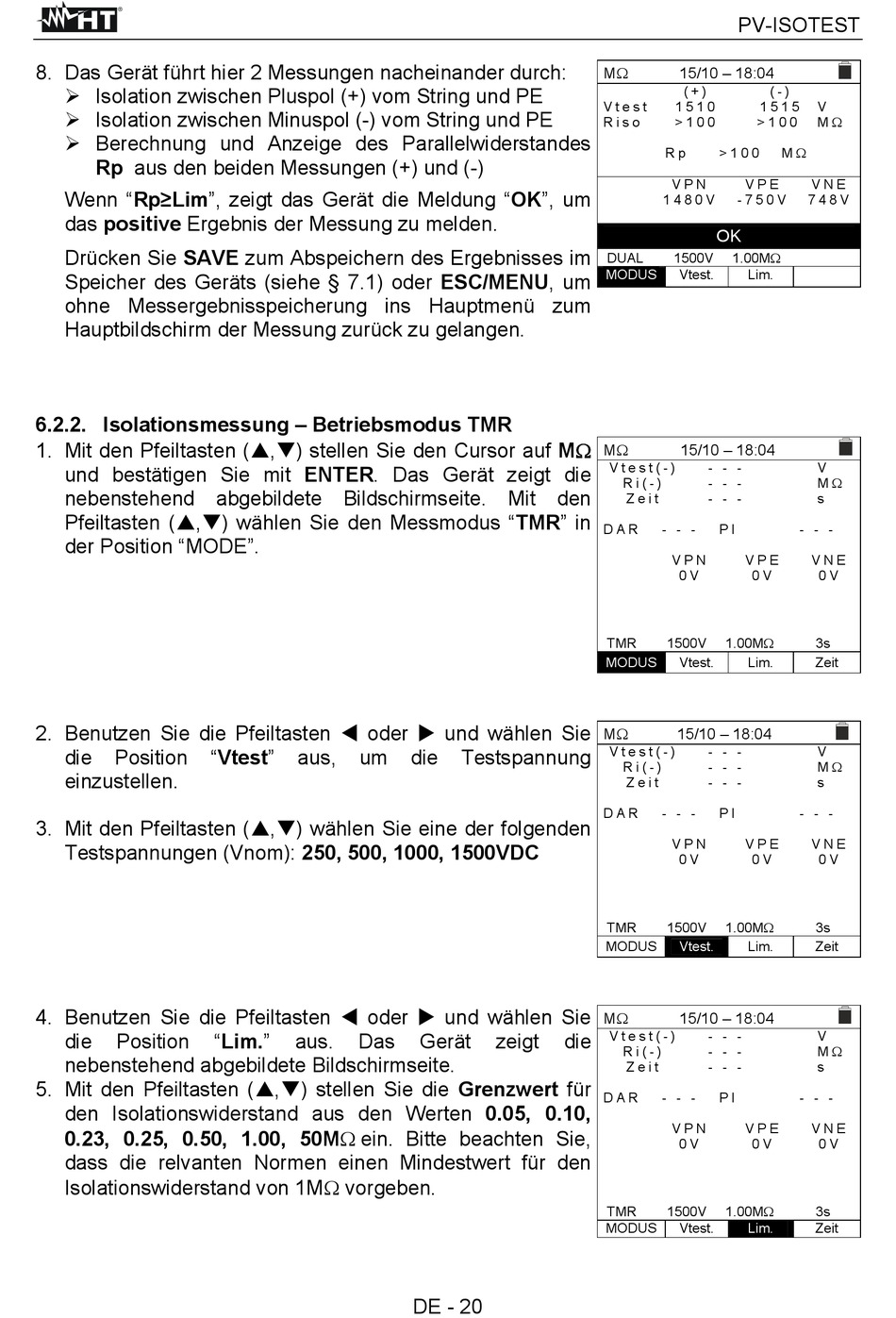

8. Das Gerät führt hier 2 Messungen nacheinander durch:
 Isolation zwischen Pluspol (+) vom String und PE
 Isolation zwischen Minuspol (-) vom String und PE
 Berechnung und Anzeige des Parallelwiderstandes
Rp aus den beiden Messungen (+) und (-)
Wenn "Rp≥Lim", zeigt das Gerät die Meldung "OK", um
das positive Ergebnis der Messung zu melden.
Drücken Sie SAVE zum Abspeichern des Ergebnisses im
Speicher des Geräts (siehe § 7.1) oder ESC/MENU, um
ohne Messergebnisspeicherung ins Hauptmenü zum
Hauptbildschirm der Messung zurück zu gelangen.
6.2.2. Isolationsmessung – Betriebsmodus TMR
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf M
und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite. Mit den
Pfeiltasten (,) wählen Sie den Messmodus "TMR" in
der Position "MODE".
2. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC
4. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
nebenstehend abgebildete Bildschirmseite.
5. Mit den Pfeiltasten (,) stellen Sie die Grenzwert für
den Isolationswiderstand aus den Werten 0.05, 0.10,
0.23, 0.25, 0.50, 1.00, 50Mein. Bitte beachten Sie,
dass die relvanten Normen einen Mindestwert für den
Isolationswiderstand von 1M vorgeben.
"Vtest" aus, um
"Lim." aus. Das
die Testspannung
Gerät zeigt die
DE - 20
PV-ISOTEST
M 15/10 – 18:04
( + ) ( - )
V t e s t 1 5 1 0 1 5 1 5
R i s o > 1 0 0 > 1 0 0
R p > 1 0 0
V P N V P E
1 4 8 0 V - 7 5 0 V
OK
DUAL 1500V 1.00M
MODUS Vtest. Lim.
M 15/10 – 18:04
V t e s t ( - ) - - -
R i ( - ) - - -
Z e i t - - -
D A R - - - P I
V P N V P E
0 V 0 V
TMR 1500V 1.00M
MODUS Vtest. Lim.
M 15/10 – 18:04
V t e s t ( - ) - - -
R i ( - ) - - -
Z e i t - - -
D A R - - - P I
V P N V P E
0 V 0 V
TMR 1500V 1.00M
MODUS Vtest. Lim.
M 15/10 – 18:04
V t e s t ( - ) - - -
R i ( - ) - - -
Z e i t - - -
D A R - - - P I
V P N V P E
0 V 0 V
TMR 1500V 1.00M
MODUS Vtest. Lim.
V
M 
M 
V N E
7 4 8 V
V
M 
s
- - -
V N E
0 V
3s
Zeit
V
M 
s
- - -
V N E
0 V
3s
Zeit
V
M 
s
- - -
V N E
0 V
3s
Zeit
