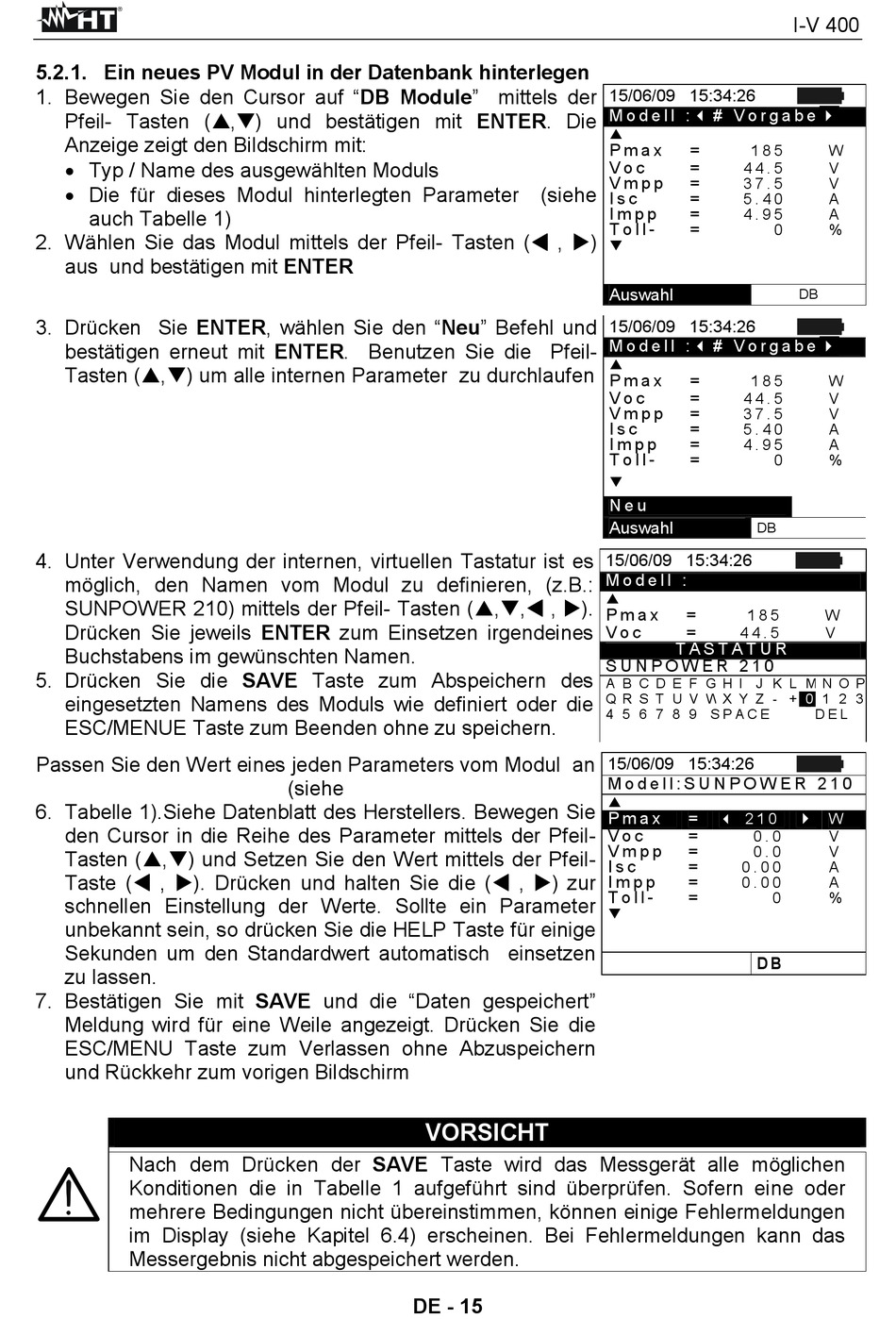

5.2.1. Ein neues PV Modul in der Datenbank hinterlegen
1. Bewegen Sie den Cursor auf "DB Module" mittels der
Pfeil- Tasten ( , ) und bestätigen mit ENTER. Die
Anzeige zeigt den Bildschirm mit:
• Typ / Name des ausgewählten Moduls
• Die für dieses Modul hinterlegten Parameter
auch Tabelle 1)
2. Wählen Sie das Modul mittels der Pfeil- Tasten (⊳ ⊳ ⊳ ⊳ ,
aus und bestätigen mit ENTER
3. Drücken Sie ENTER, wählen Sie den "Neu" Befehl und
bestätigen erneut mit ENTER. Benutzen Sie die Pfeil-
Tasten ( , ) um alle internen Parameter zu durchlaufen
4. Unter Verwendung der internen, virtuellen Tastatur ist es
möglich, den Namen vom Modul zu definieren, (z.B.:
SUNPOWER 210) mittels der Pfeil- Tasten ( , ,⊳ ⊳ ⊳ ⊳ ,
Drücken Sie jeweils ENTER zum Einsetzen irgendeines
Buchstabens im gewünschten Namen.
5. Drücken Sie die SAVE Taste zum Abspeichern des
eingesetzten Namens des Moduls wie definiert oder die
ESC/MENUE Taste zum Beenden ohne zu speichern.
Passen Sie den Wert eines jeden Parameters vom Modul an
6. Tabelle 1).Siehe Datenblatt des Herstellers. Bewegen Sie
den Cursor in die Reihe des Parameter mittels der Pfeil-
Tasten ( , ) und Setzen Sie den Wert mittels der Pfeil-
Taste (⊳ ⊳ ⊳ ⊳ ,
). Drücken und halten Sie die (⊳ ⊳ ⊳ ⊳ ,
schnellen Einstellung der Werte. Sollte ein Parameter
unbekannt sein, so drücken Sie die HELP Taste für einige
Sekunden um den Standardwert automatisch einsetzen
zu lassen.
7. Bestätigen Sie mit SAVE und die "Daten gespeichert"
Meldung wird für eine Weile angezeigt. Drücken Sie die
ESC/MENU Taste zum Verlassen ohne Abzuspeichern
und Rückkehr zum vorigen Bildschirm
Nach dem Drücken der SAVE Taste wird das Messgerät alle möglichen
Konditionen die in Tabelle 1 aufgeführt sind überprüfen. Sofern eine oder
mehrere Bedingungen nicht übereinstimmen, können einige Fehlermeldungen
im Display (siehe Kapitel 6.4) erscheinen. Bei Fehlermeldungen kann das
Messergebnis nicht abgespeichert werden.
(siehe
VORSICHT
DE - 15
15/06/09 15:34:26
M o d e l l :
P m a x
=
V o c
=
V m p p
=
(siehe
I s c
=
I m p p
=
T o l l -
=
)
Auswahl
15/06/09 15:34:26
M o d e l l :
P m a x
=
V o c
=
V m p p
=
I s c
=
I m p p
=
T o l l -
=
N e u
Auswahl
15/06/09 15:34:26
M o d e l l :
).
P m a x
=
V o c
=
T A S T A T U R
S U N P O W E R 2 1 0
A B C D E F G H I J K L M N O P
Q R S T U V W X Y Z - +
4 5 6 7 8 9 S P A C E
15/06/09 15:34:26
M o d e l l : S U N P O W E R 2 1 0
P m a x
=
V o c
=
V m p p
=
I s c
=
) zur
I m p p
=
T o l l -
=
I-V 400
# V o r g a b e
1 8 5
W
4 4 . 5
V
3 7 . 5
V
5 . 4 0
A
4 . 9 5
A
0
%
DB
# V o r g a b e
1 8 5
W
4 4 . 5
V
3 7 . 5
V
5 . 4 0
A
4 . 9 5
A
0
%
DB
1 8 5
W
4 4 . 5
V
0
1 2 3
D E L
2 1 0
W
0 . 0
V
0 . 0
V
0 . 0 0
A
0 . 0 0
A
0
%
D B
