AUFSTELLUNG UND ANSCHLUSS

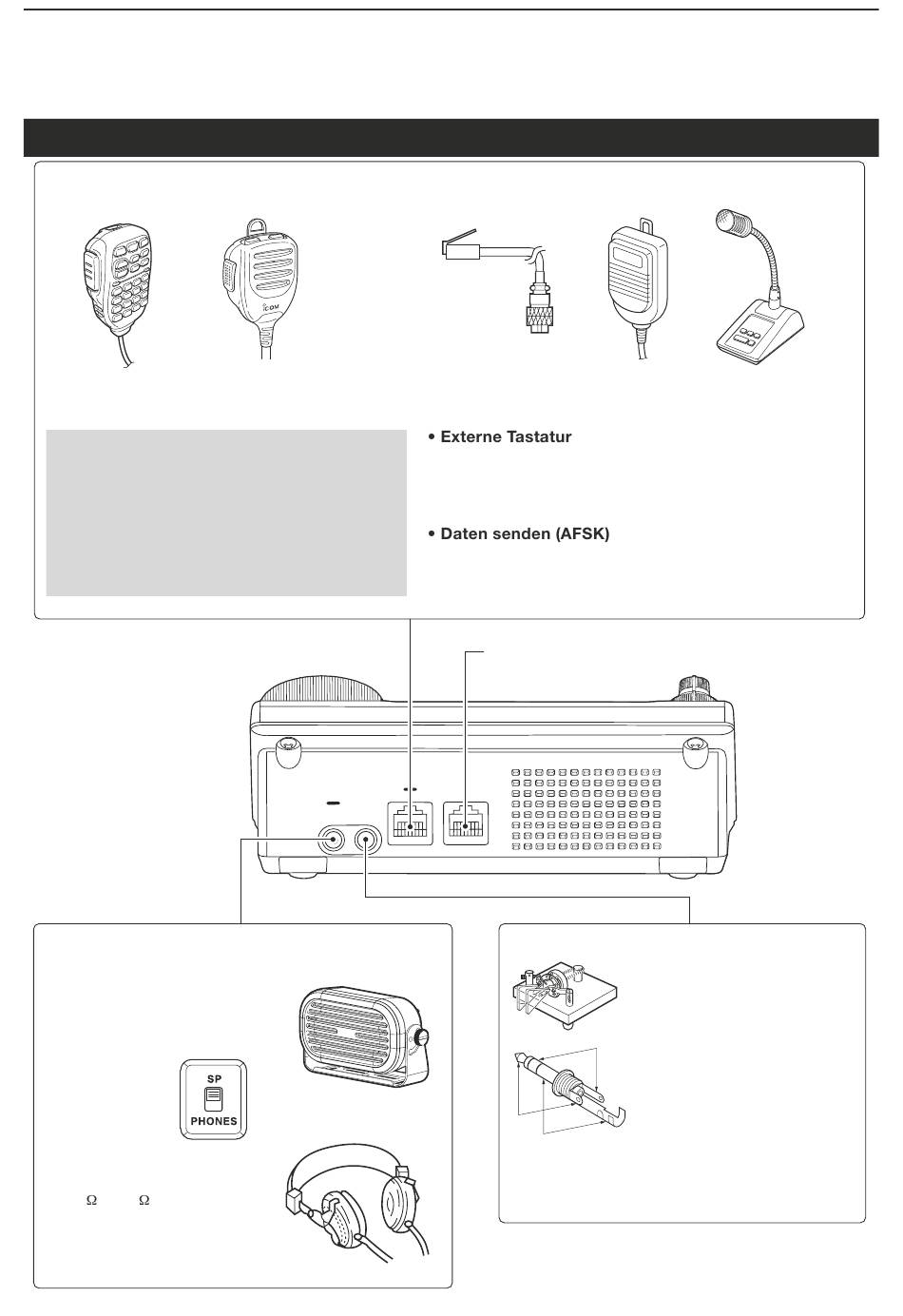

Anschluss von Zubehör an das Bedienteil
[MIC]-Buchse
HM-151
Niemals zwei Mikrofone gleichzeitig anschließen.
ACHTUNG: NIEMALS das optionale Handmik-
rofon HM-151 an einen anderen Transceiver
anschließen. Es ist speziell und ausschließlich
für den IC-7000 und IC-7100 konzipiert. Wenn
es an einen anderen Typ angeschlossen wird,
führt dies zu schweren Schäden an diesem
Transceiver.
[PHONES/SP]-Buchse für Kopfhörer/externen Lautsprecher
Schiebeschalter in die Stel-
lung „PHONES" bringen, wenn
ein Kopfhörer angeschlossen
werden soll.
Schalter auf der
Unterseite des
Bedienteils
An den Transceiver kann man
Kopfhörer mit einer Impedanz
von 4 bis 8 anschließen.
Die Lautstärke hängt vom jeweili-
gen Kopfhörertyp ab.
HM-198
Rückseite des
Bedienteils
Externer Lautsprecher
SP-35 (optional)
Kopfhörer mit 3,5-mm-Stecker
Adapterkabel und Mikrofone
OPC-589
Das Senden mit dem CW-Speicher-Keyer lässt sich von ei-
ner externen Tastatur steuern, die an eine [MIC]-Buchse ange-
schlossen werden muss. Dazu im Menü „Keyer" des Set-Modus
die Einstellung „ON" wählen. (EB Abschnitt 17)
Das TNC (Terminal Node Controller) wird an eine [MIC]-Buchse
angeschlossen, um AFSK-Daten senden zu können). (EB Ab-
schnitt 18)
Steuerkabel an die [CONTROLLER]-Buchse der
Haupteinheit anschließen
[ELEC-KEY]-Buchse für elektronischen Keyer
Strich
Punkt
Tasthebel
Stecker mit
3,5 mm Durch-
messer
2-4
HM-36
SM-50
An diese Buchse kann auch
ein Paddle angeschlossen
werden. Ein externer elek-
tronischer Keyer kann auch
an die [KEY]-Buchse auf
der Rückseite der Hauptein-
heit angeschlossen werden.
(S. 2-5)
* Die Einstellungen für den
eingebauten Keyer lassen
sich im Keyer-Set-Modus
ändern. (EB Abschnitt 4)
