Anschluss Von Externem Zubehör An Den Transceiver; [Tuner] Tuner-Steuerbuchse; [Remote] Fernsteuerbuchse - Icom IC-7100 Bedienungsanleitung

2
AUFSTELLUNG UND ANSCHLUSS

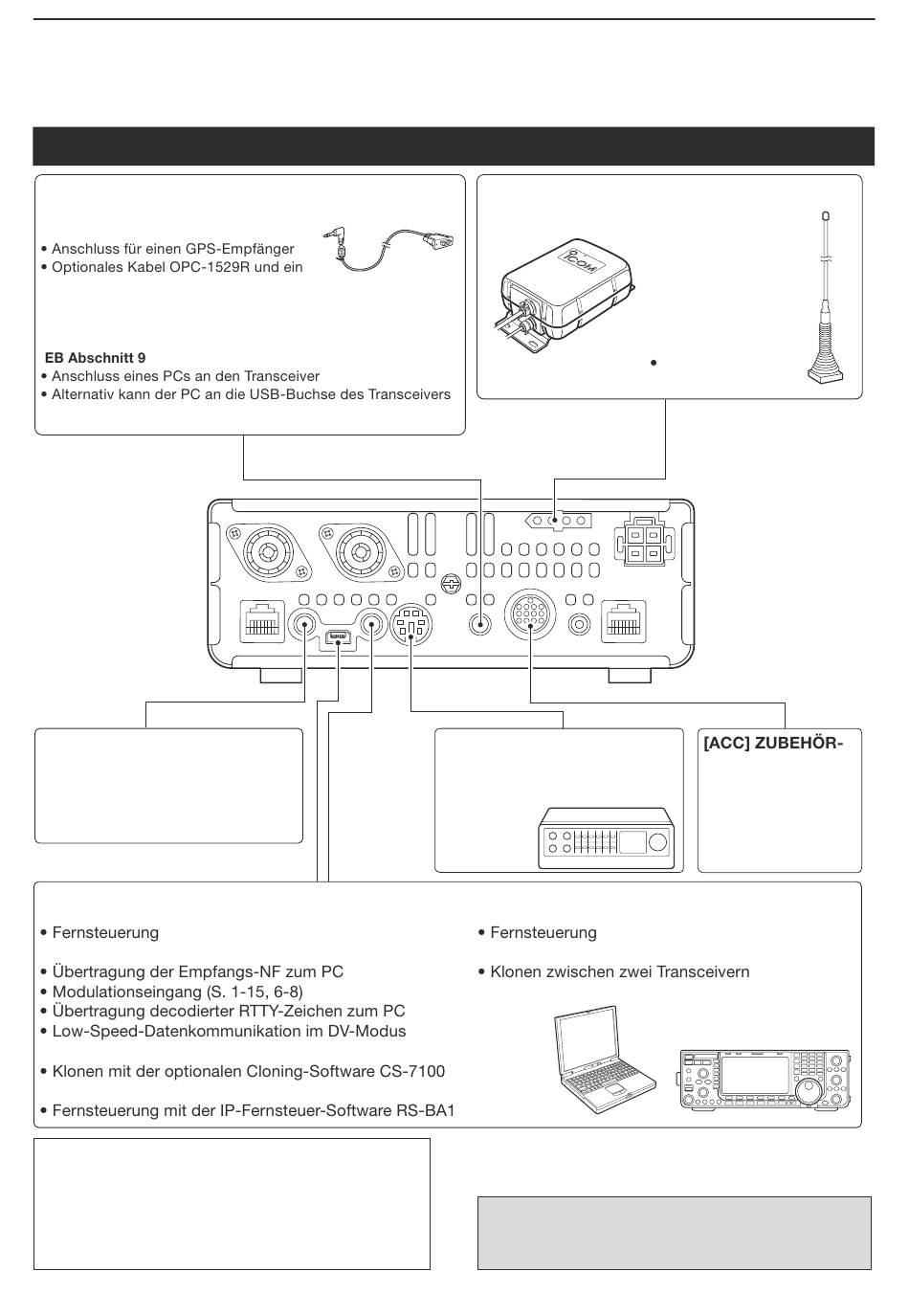

Anschluss von externem Zubehör an den Transceiver
[DATA1] DATA1-BUCHSE
beim GPS-Betrieb (EB Abschnitt 10)
GPS-Empfänger mit RS232-Schnittstelle
eines Fremdherstellers sind erforderlich
für die Low-Speed-Datenkommunikation im DV-Modus
( )
angeschlossen werden
[SP] LAUTSPRECHERBUCHSE
(S. 2-4)
Entspricht der [PHONES/SP]-
Buchse auf der Rückseite des
Bedienteils. Für 3,5-mm-Stecker
[USB] USB-PORT (Universal Serial Bus)
des Transceivers mit CI-V-Befehlen
(EB Abschnitt 20)
(EB Abschnitt 9)
(EB Abschnitt 19)
HINWEIS: Im Menü „ACC/USB output selection" des
Set-Modus (EB Abschnitt 17) kann eingestellt werden,
ob die Empfangs-NF über die [ACC]-Buchse und den
[USB]-Port ausgegeben wird oder ob an beiden ein
12-kHz-ZF-Signal zur Verfügung stehen soll. Letzte-
res dient zum SDR-Betrieb bzw. zum DRM-Empfang.

[TUNER] TUNER-STEUERBUCHSE

(EB Abschnitt 16)
OPC-1529R
(optional)
AH-4 (optional)
[DATA2] DATA2-BUCHSE
(EB Abschnitt 18)
TNC-Anschluss für Packet-
Radio-Betrieb

[REMOTE] FERNSTEUERBUCHSE

Befehlen (EB Abschnitt 20)
(EB Abschnitt19)
ACHTUNG: Während des Klonens mit der optionale
Cloning-Software CS-7100 KEIN externes Zubehör
an die [REMOTE]-Buchse anschließen.
2-6
Anschluss für das
Steuerkabel eines
optionalen automati-
schen Antennen-
tuners AH-4 (KW/
50 MHz)
AH-2b (optional)
Angeschlossen
am AH-4
BUCHSE (S. 1-16)
Anschluss für die
Steuerleitungen ex-
ternen Zubehörs
(PA, TNC usw.)
des Transceivers mit CI-V-
