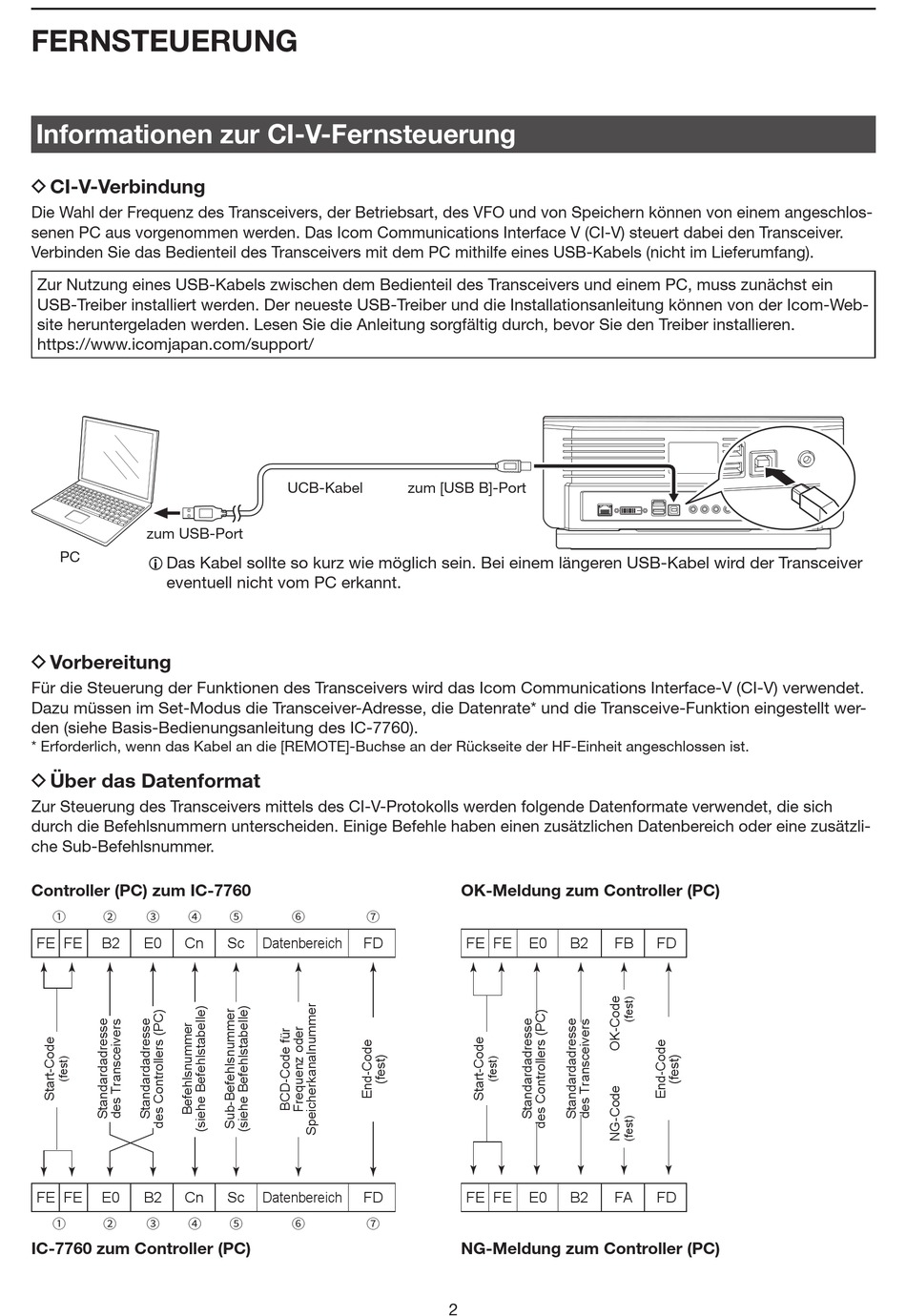

FERNSTEUERUNG
Informationen zur CI-V-Fernsteuerung
D CI-V-Verbindung
Die Wahl der Frequenz des Transceivers, der Betriebsart, des VFO und von Speichern können von einem angeschlos-
senen PC aus vorgenommen werden� Das Icom Communications Interface V (CI-V) steuert dabei den Transceiver�
Verbinden Sie das Bedienteil des Transceivers mit dem PC mithilfe eines USB-Kabels (nicht im Lieferumfang)�
Zur Nutzung eines USB-Kabels zwischen dem Bedienteil des Transceivers und einem PC, muss zunächst ein
USB-Treiber installiert werden� Der neueste USB-Treiber und die Installationsanleitung können von der Icom-Web-
site heruntergeladen werden� Lesen Sie die Anleitung sorgfältig durch, bevor Sie den Treiber installieren�
https://www�icomjapan�com/support/
zum USB-Port
PC
L Das Kabel sollte so kurz wie möglich sein� Bei einem längeren USB-Kabel wird der Trans ceiver
eventuell nicht vom PC erkannt�
D Vorbereitung
Für die Steuerung der Funktionen des Transceivers wird das Icom Communications Interface-V (CI-V) verwendet�
Dazu müssen im Set-Modus die Transceiver-Adresse, die Datenrate* und die Transceive-Funktion eingestellt wer-
den (siehe Basis-Bedienungsanleitung des IC-7760)�
* Erforderlich, wenn das Kabel an die [REMOTE]-Buchse an der Rückseite der HF-Einheit angeschlossen ist�
D Über das Datenformat
Zur Steuerung des Transceivers mittels des CI-V-Protokolls werden folgende Datenformate verwendet, die sich
durch die Befehlsnummern unterscheiden� Einige Befehle haben einen zusätzlichen Datenbereich oder eine zusätzli-
che Sub-Befehlsnummer�
Controller (PC) zum IC-7760
1 2 3 4
FE FE B2 E0 Cn
FE FE E0 B2 Cn
1 2 3 4
IC-7760 zum Controller (PC)
UCB-Kabel
5 6 7
Sc Datenbereich FD
Sc Datenbereich FD
5 6 7
zum [USB B]-Port
OK-Meldung zum Controller (PC)
FE FE E0 B2
FE FE E0 B2
NG-Meldung zum Controller (PC)
2
FB FD
FA FD
