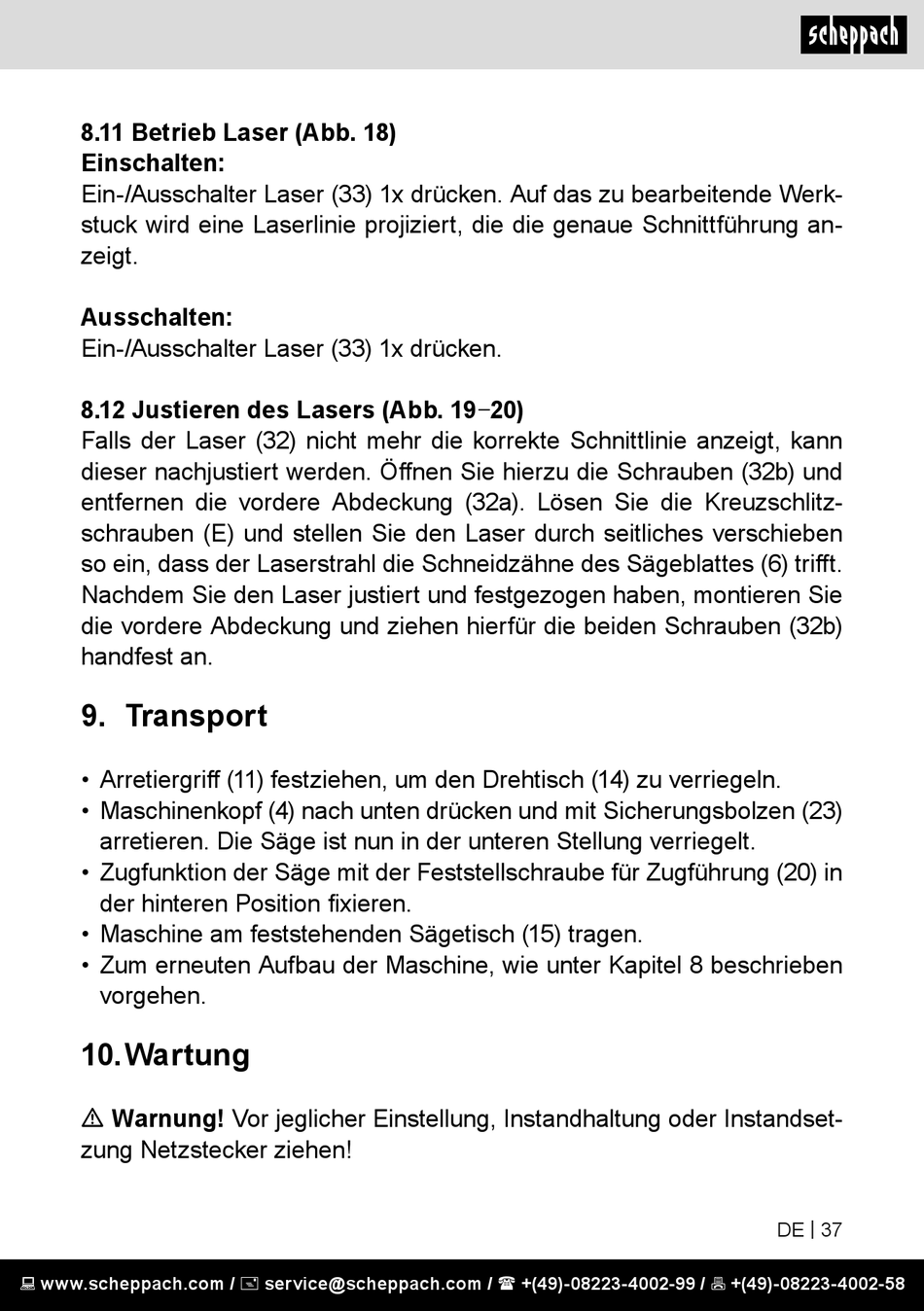

8.11 Betrieb Laser (Abb. 18)

Einschalten:

Ein-/Ausschalter Laser (33) 1x drücken. Auf das zu bearbeitende Werk-
stuck wird eine Laserlinie projiziert, die die genaue Schnittführung an-
zeigt.

Ausschalten:

Ein-/Ausschalter Laser (33) 1x drücken.
8.12 Justieren des Lasers (Abb. 19−20)
Falls der Laser (32) nicht mehr die korrekte Schnittlinie anzeigt, kann
dieser nachjustiert werden. Öffnen Sie hierzu die Schrauben (32b) und
entfernen die vordere Abdeckung (32a). Lösen Sie die Kreuzschlitz-
schrauben (E) und stellen Sie den Laser durch seitliches verschieben
so ein, dass der Laserstrahl die Schneidzähne des Sägeblattes (6) trifft.
Nachdem Sie den Laser justiert und festgezogen haben, montieren Sie
die vordere Abdeckung und ziehen hierfür die beiden Schrauben (32b)
handfest an.

9. Transport

• Arretiergriff (11) festziehen, um den Drehtisch (14) zu verriegeln.
• Maschinenkopf (4) nach unten drücken und mit Sicherungsbolzen (23)
arretieren. Die Säge ist nun in der unteren Stellung verriegelt.
• Zugfunktion der Säge mit der Feststellschraube für Zugführung (20) in
der hinteren Position fixieren.
• Maschine am feststehenden Sägetisch (15) tragen.
• Zum erneuten Aufbau der Maschine, wie unter Kapitel 8 beschrieben
vorgehen.

10. Wartung

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandset-
zung Netzstecker ziehen!
