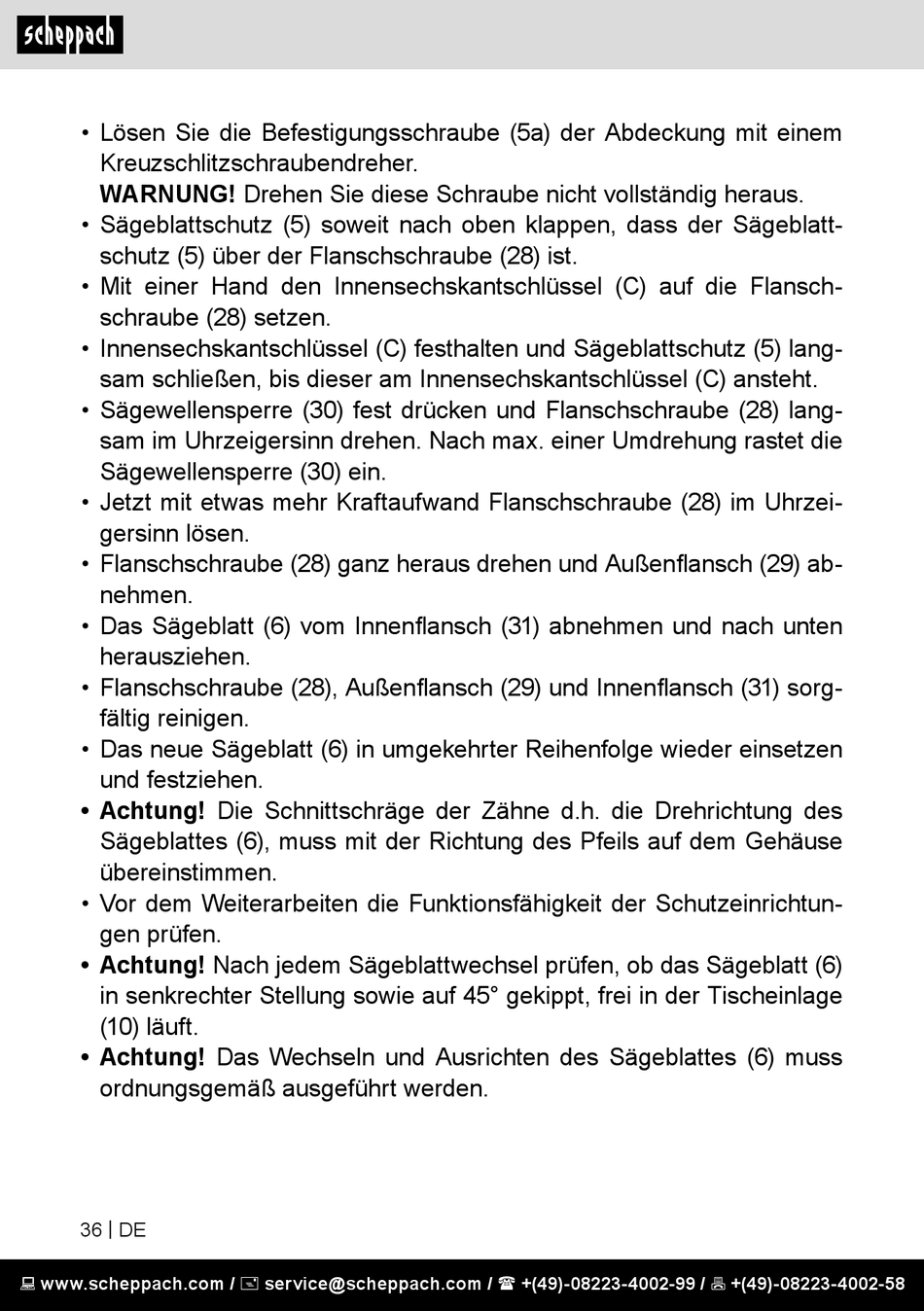

Scheppach MST254 Original Bedienungsanleitung Seite 36

• Lösen Sie die Befestigungsschraube (5a) der Abdeckung mit einem
Kreuzschlitzschraubendreher.
WARNUNG! Drehen Sie diese Schraube nicht vollständig heraus.
• Sägeblattschutz (5) soweit nach oben klappen, dass der Sägeblatt-
schutz (5) über der Flanschschraube (28) ist.
• Mit einer Hand den Innensechskantschlüssel (C) auf die Flansch-
schraube (28) setzen.
• Innensechskantschlüssel (C) festhalten und Sägeblattschutz (5) lang-
sam schließen, bis dieser am Innensechskantschlüssel (C) ansteht.
• Sägewellensperre (30) fest drücken und Flanschschraube (28) lang-
sam im Uhrzeigersinn drehen. Nach max. einer Umdrehung rastet die
Sägewellensperre (30) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschraube (28) im Uhrzei-
gersinn lösen.
• Flanschschraube (28) ganz heraus drehen und Außenflansch (29) ab-
nehmen.
• Das Sägeblatt (6) vom Innenflansch (31) abnehmen und nach unten
herausziehen.
• Flanschschraube (28), Außenflansch (29) und Innenflansch (31) sorg-
fältig reinigen.
• Das neue Sägeblatt (6) in umgekehrter Reihenfolge wieder einsetzen
und festziehen.
• Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des
Sägeblattes (6), muss mit der Richtung des Pfeils auf dem Gehäuse
übereinstimmen.
• Vor dem Weiterarbeiten die Funktionsfähigkeit der Schutzeinrichtun-
gen prüfen.
• Achtung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt (6)
in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage
(10) läuft.
• Achtung! Das Wechseln und Ausrichten des Sägeblattes (6) muss
ordnungsgemäß ausgeführt werden.
36 | DE
