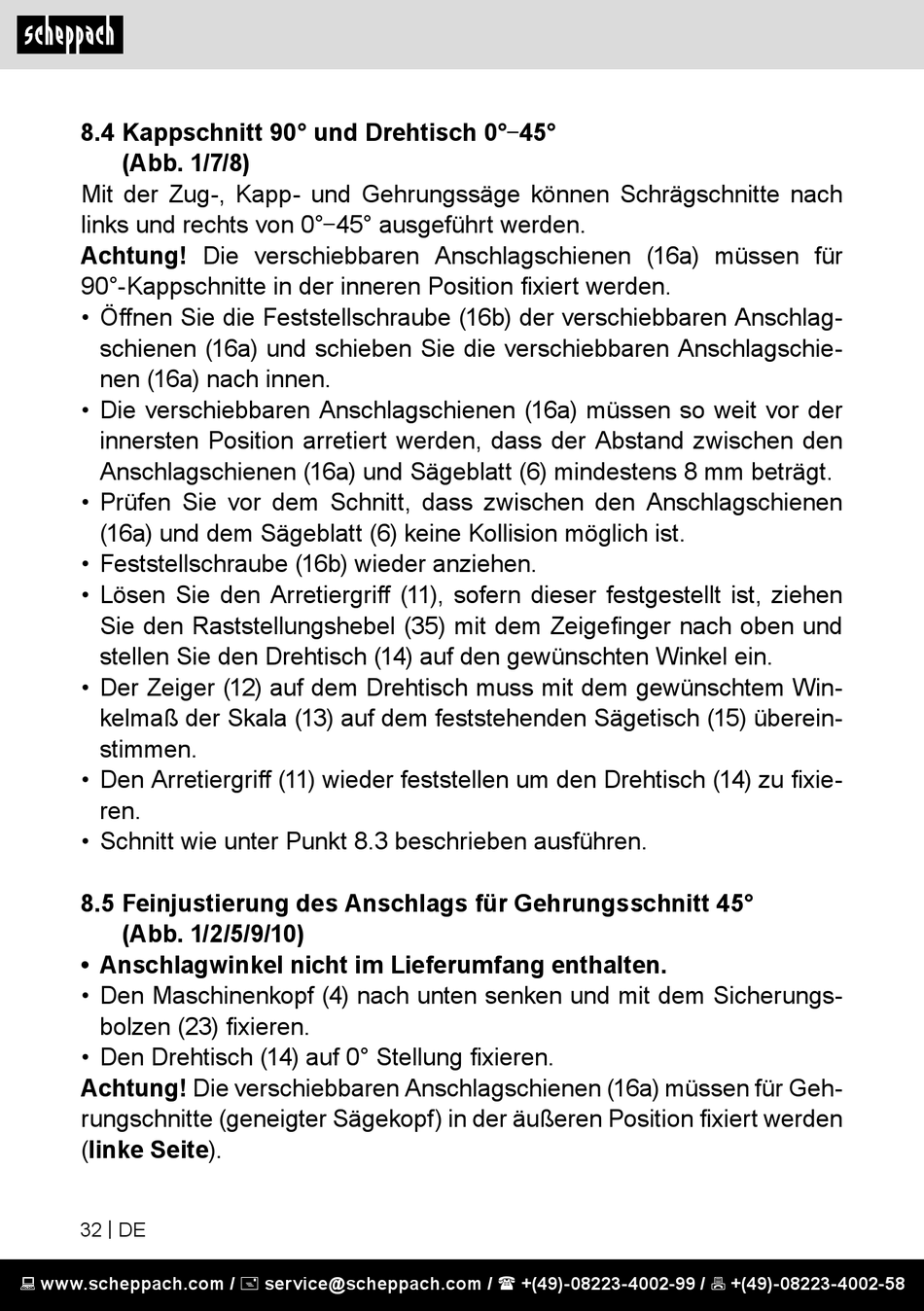

Scheppach MST254 Original Bedienungsanleitung Seite 32

8.4 Kappschnitt 90° und Drehtisch 0°−45°
(Abb. 1/7/8)
Mit der Zug-, Kapp- und Gehrungssäge können Schrägschnitte nach
links und rechts von 0°−45° ausgeführt werden.
Achtung! Die verschiebbaren Anschlagschienen (16a) müssen für
90°-Kappschnitte in der inneren Position fixiert werden.
• Öffnen Sie die Feststellschraube (16b) der verschiebbaren Anschlag-
schienen (16a) und schieben Sie die verschiebbaren Anschlagschie-
nen (16a) nach innen.
• Die verschiebbaren Anschlagschienen (16a) müssen so weit vor der
innersten Position arretiert werden, dass der Abstand zwischen den
Anschlagschienen (16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen den Anschlagschienen
(16a) und dem Sägeblatt (6) keine Kollision möglich ist.
• Feststellschraube (16b) wieder anziehen.
• Lösen Sie den Arretiergriff (11), sofern dieser festgestellt ist, ziehen
Sie den Raststellungshebel (35) mit dem Zeigefinger nach oben und
stellen Sie den Drehtisch (14) auf den gewünschten Winkel ein.
• Der Zeiger (12) auf dem Drehtisch muss mit dem gewünschtem Win-
kelmaß der Skala (13) auf dem feststehenden Sägetisch (15) überein-
stimmen.
• Den Arretiergriff (11) wieder feststellen um den Drehtisch (14) zu fixie-
ren.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.5 Feinjustierung des Anschlags für Gehrungsschnitt 45°
(Abb. 1/2/5/9/10)
• Anschlagwinkel nicht im Lieferumfang enthalten.
• Den Maschinenkopf (4) nach unten senken und mit dem Sicherungs-
bolzen (23) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
Achtung! Die verschiebbaren Anschlag schienen (16a) müssen für Geh-
rungschnitte (geneigter Sägekopf) in der äußeren Position fixiert werden
(linke Seite).
