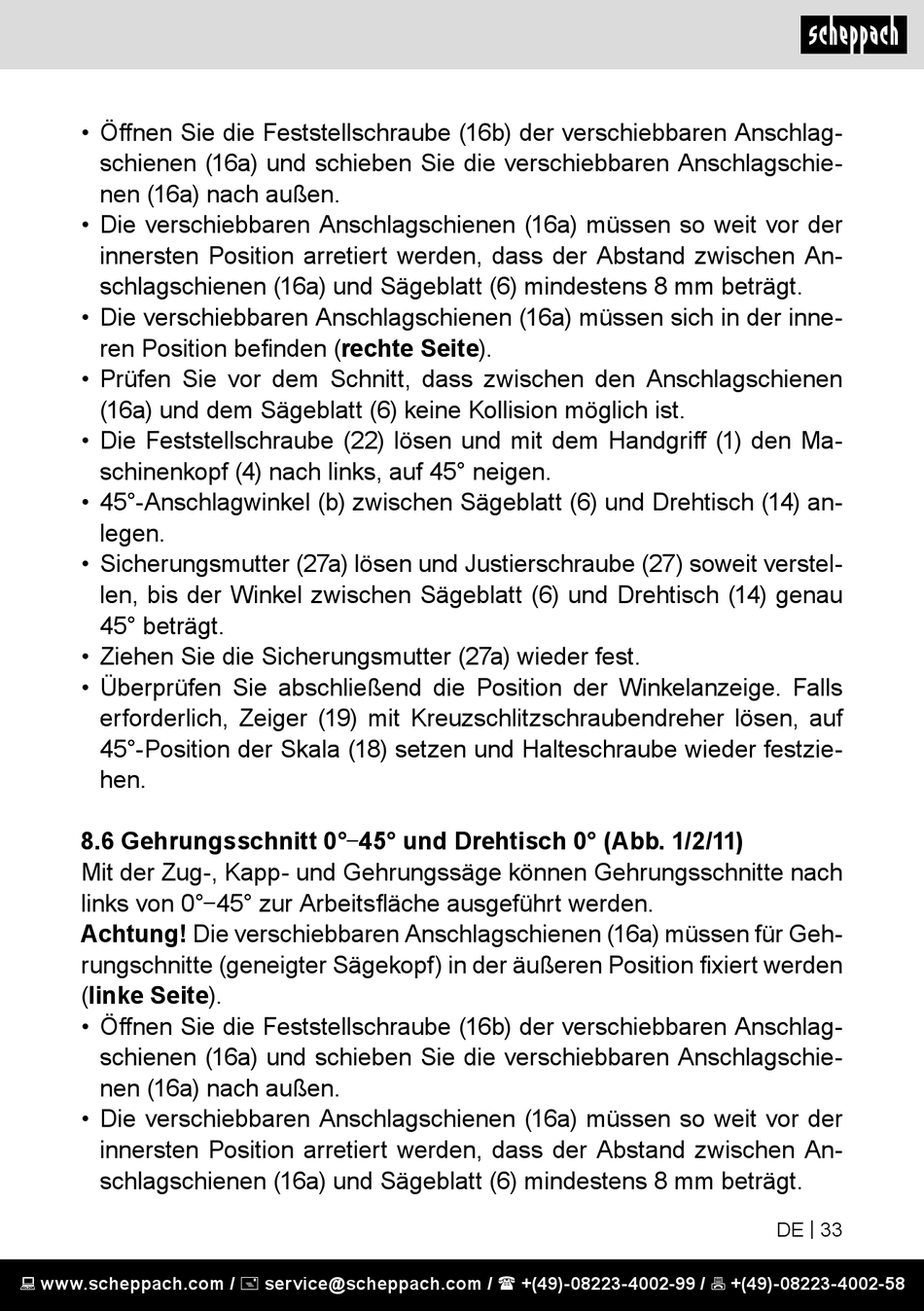

Scheppach MST254 Original Bedienungsanleitung Seite 33

• Öffnen Sie die Feststellschraube (16b) der verschiebbaren Anschlag-
schienen (16a) und schieben Sie die verschiebbaren Anschlagschie-
nen (16a) nach außen.
• Die verschiebbaren Anschlagschienen (16a) müssen so weit vor der
innersten Position arretiert werden, dass der Abstand zwischen An-
schlagschienen (16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Die verschiebbaren Anschlagschienen (16a) müssen sich in der inne-
ren Position befinden (rechte Seite).
• Prüfen Sie vor dem Schnitt, dass zwischen den Anschlagschienen
(16a) und dem Sägeblatt (6) keine Kollision möglich ist.
• Die Feststellschraube (22) lösen und mit dem Handgriff (1) den Ma-
schinenkopf (4) nach links, auf 45° neigen.
• 45°-Anschlagwinkel (b) zwischen Sägeblatt (6) und Drehtisch (14) an-
legen.
• Sicherungsmutter (27a) lösen und Justierschraube (27) soweit verstel-
len, bis der Winkel zwischen Sägeblatt (6) und Drehtisch (14) genau
45° beträgt.
• Ziehen Sie die Sicherungsmutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der Winkelanzeige. Falls
erforderlich, Zeiger (19) mit Kreuzschlitzschraubendreher lösen, auf
45°-Position der Skala (18) setzen und Halteschraube wieder festzie-
hen.
8.6 Gehrungsschnitt 0°−45° und Drehtisch 0° (Abb. 1/2/11)
Mit der Zug-, Kapp- und Gehrungssäge können Gehrungsschnitte nach
links von 0°−45° zur Arbeitsfläche ausgeführt werden.
Achtung! Die verschiebbaren Anschlag schienen (16a) müssen für Geh-
rungschnitte (geneigter Sägekopf) in der äußeren Position fixiert werden
(linke Seite).
• Öffnen Sie die Feststellschraube (16b) der verschiebbaren Anschlag-
schienen (16a) und schieben Sie die verschiebbaren Anschlagschie-
nen (16a) nach außen.
• Die verschiebbaren Anschlagschienen (16a) müssen so weit vor der
innersten Position arretiert werden, dass der Abstand zwischen An-
schlagschienen (16a) und Sägeblatt (6) mindestens 8 mm beträgt.
