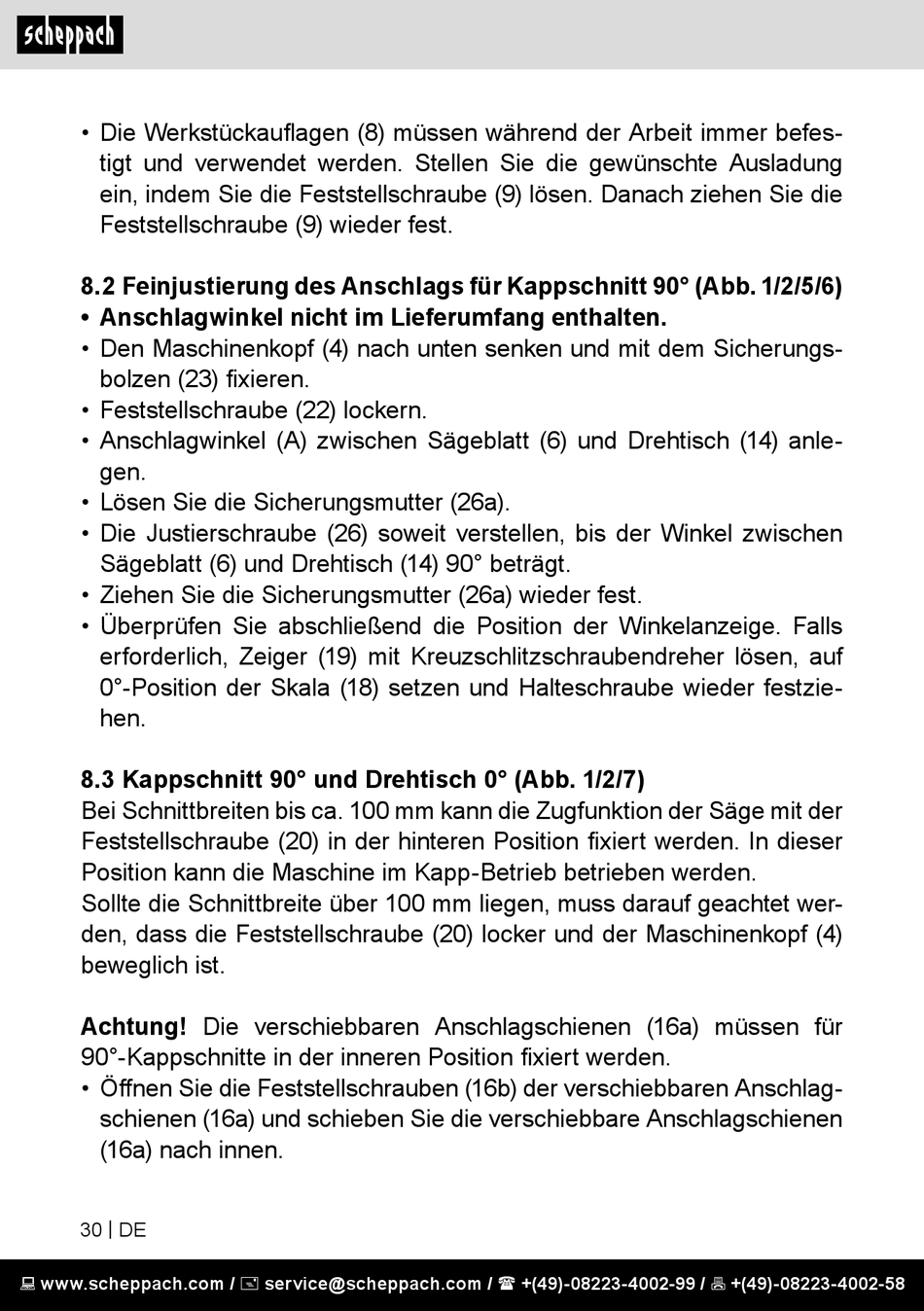

Scheppach MST254 Original Bedienungsanleitung Seite 30

• Die Werkstückauflagen (8) müssen während der Arbeit immer befes-
tigt und verwendet werden. Stellen Sie die gewünschte Ausladung
ein, indem Sie die Feststellschraube (9) lösen. Danach ziehen Sie die
Feststellschraube (9) wieder fest.
8.2 Feinjustierung des Anschlags für Kappschnitt 90° (Abb. 1/2/5/6)
• Anschlagwinkel nicht im Lieferumfang enthalten.
• Den Maschinenkopf (4) nach unten senken und mit dem Sicherungs-
bolzen (23) fixieren.
• Feststellschraube (22) lockern.
• Anschlagwinkel (A) zwischen Sägeblatt (6) und Drehtisch (14) anle-
gen.
• Lösen Sie die Sicherungsmutter (26a).
• Die Justierschraube (26) soweit verstellen, bis der Winkel zwischen
Sägeblatt (6) und Drehtisch (14) 90° beträgt.
• Ziehen Sie die Sicherungsmutter (26a) wieder fest.
• Überprüfen Sie abschließend die Position der Winkelanzeige. Falls
erforderlich, Zeiger (19) mit Kreuzschlitzschraubendreher lösen, auf
0°-Position der Skala (18) setzen und Halteschraube wieder festzie-
hen.
8.3 Kappschnitt 90° und Drehtisch 0° (Abb. 1/2/7)
Bei Schnittbreiten bis ca. 100 mm kann die Zugfunktion der Säge mit der
Feststellschraube (20) in der hinteren Position fixiert werden. In dieser
Position kann die Maschine im Kapp-Betrieb betrieben werden.
Sollte die Schnittbreite über 100 mm liegen, muss darauf geachtet wer-
den, dass die Feststellschraube (20) locker und der Maschinenkopf (4)
beweglich ist.
Achtung! Die verschiebbaren Anschlagschienen (16a) müssen für
90°-Kappschnitte in der inneren Position fixiert werden.
• Öffnen Sie die Feststellschrauben (16b) der verschiebbaren Anschlag-
schienen (16a) und schieben Sie die verschiebbare Anschlagschienen
(16a) nach innen.
