1 Bedienoberfläche des Geräts
1.1 Überblick über den PAT400
Die PAT400-Serie tragbarer Geräteprüfer verkörpert vollautomatische Prüfgeräte für die schnelle Sicherheitsprüfung von tragbaren
elektrischen Geräte und Ausrüstungsteilen. Die Geräte der Serie PAT400 werden mit 230 V AC betrieben (oder 230-V-AC- und
110-V-AC-Netzanschluss bei Varianten für das Vereinigte Königreich).
Sämtliche Warnhinweise müssen aufmerksam gelesen und verstanden werden, bevor das Prüfgerät verwendet wird.
Sämtliche Bediener müssen außerdem hinsichtlich der Sicherheitsprüfung elektrischer Geräte sachverständig sein und die örtlichen
gesetzlichen Vorgaben erfüllen, bevor eine Prüfung durchgeführt wird.
Aufladbarer 9-V-PP3-NiMH-Akku ist im Lieferumfang enthalten – nicht eingelegt. Dieser muss vor dem ersten Einsatz des Geräts
angeschlossen werden. Siehe Abschnitt 1.8 zu Anweisungen hierzu.

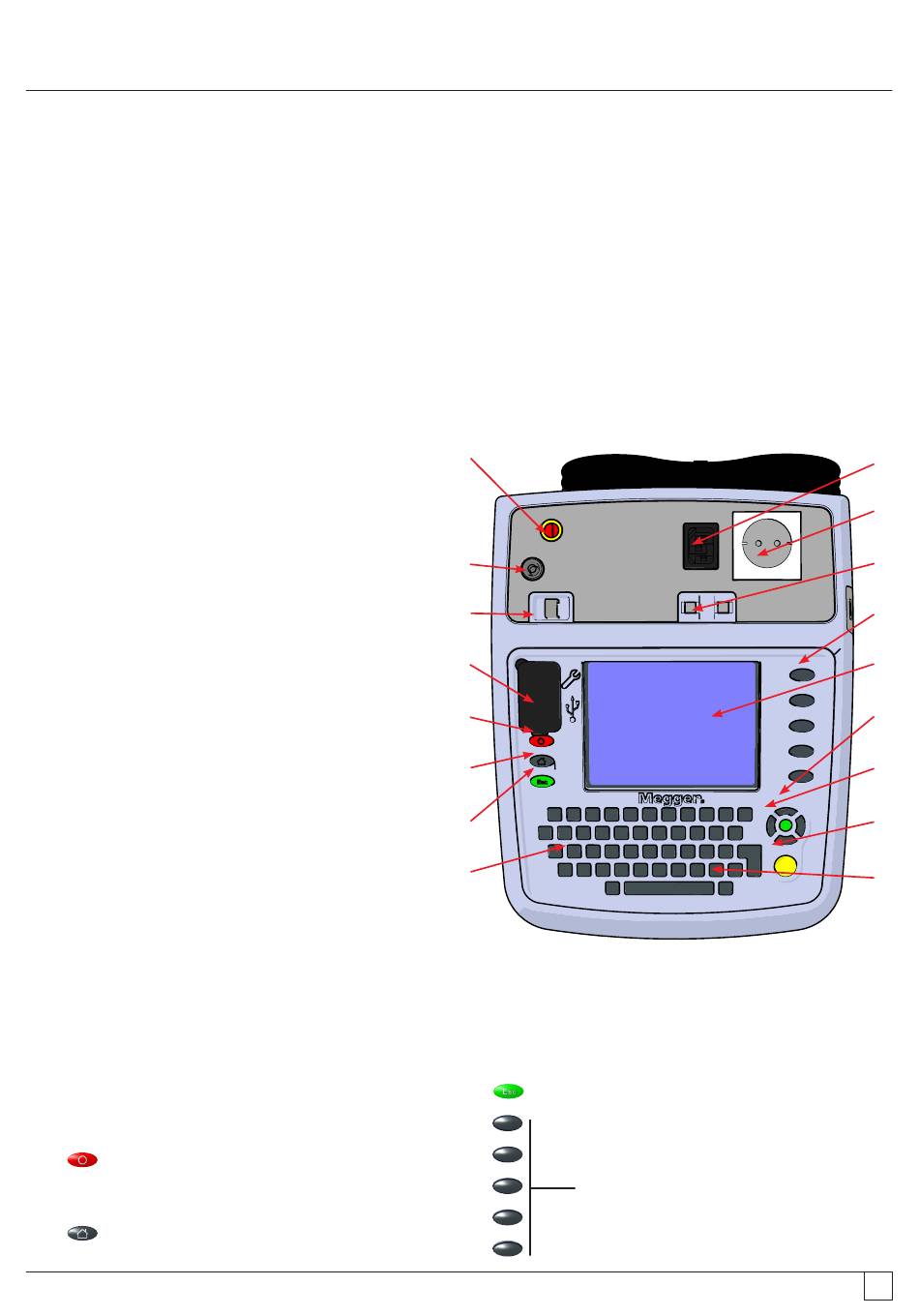

1.2 Bedienoberfläche des Geräts
1. QWERTY-Tastatur
2. Escape-Taste
3. Home-Taste
4. Ausschalten
5. USB-Schnittstellen
6. Leitung Null-Stift
7. Buchse für Schutzleiterwiderstand/Durchgang
8. Buchse für Hochspannungsprüfung
9. Rücklauf-Prüfbuchse für IEC/Verlängerungsleitung
10. Netzanschluss-Prüfbuchse
11. Sicherungsprüfer
12. Hotkeys
13. QVGA-Farbdisplay
14. AUFWÄRTS/ABWÄRTS/LINKS/RECHTS-
Navigationstasten
15. OK-Taste
16. TEST-Taste
17. Schnellprüfungstaste (Quick test (QT))
1.3

Tastenfunktionen

Tastenfunktionen
Abschaltung – Verhindert ein Entladen des
Akkus
Zurück zum START-Bildschirm (HOME)
PAT400 – Tragbarer Geräteprüfer
8
7
6
5
4
3
2
1
Bedienoberfläche des PAT450
Escape – Bildschirm ohne Speichern verlassen
Hotkeys. – die Funktion hängt vom
benachbarten Anzeigesymbol ab. Wird für
die schnelle Auswahl von Optionen genutzt.
9
10
11
12
13
14
15
16
17
