5. INSTALLATIONSVERFAHREN
5.7 ON/OFF PEAK ZUBEHÖR
Schritt 1: Wählen Sie das (nicht mitgelieferte) Kabel mit
5 Adern, das für das Zubehör bestimmt ist;
Schritt 2: Wählen Sie die passende Tülle entsprechend
der Kabeldicke aus und platzieren Sie sie in die
Öffnung des Kabeleinlasses. Benutzen Sie bei Bedarf
Schmiermittel, um das Durchführen des Kabels zu
erleichtern;
Schritt 3: Entfernen Sie die Drahtbrücke des On/Off
Peak-Steckers an der Ladestation, wie es im 'Abschnitt
3.4.3 Übersicht über die Installation von Zubehör'
angegeben ist;
Schritt 4: Schließen Sie die Leitungen L2, L3 und Erde
(PE) an das Zubehörkabel an den als DI bezeichneten
Ladepunkt an, wie im Abschnitt "3.4.3 Übersicht über
die Installation von Zubehör" angegeben, um ON/OFF-
Peak (Tages-/Nachtstrom) anzuschließen;

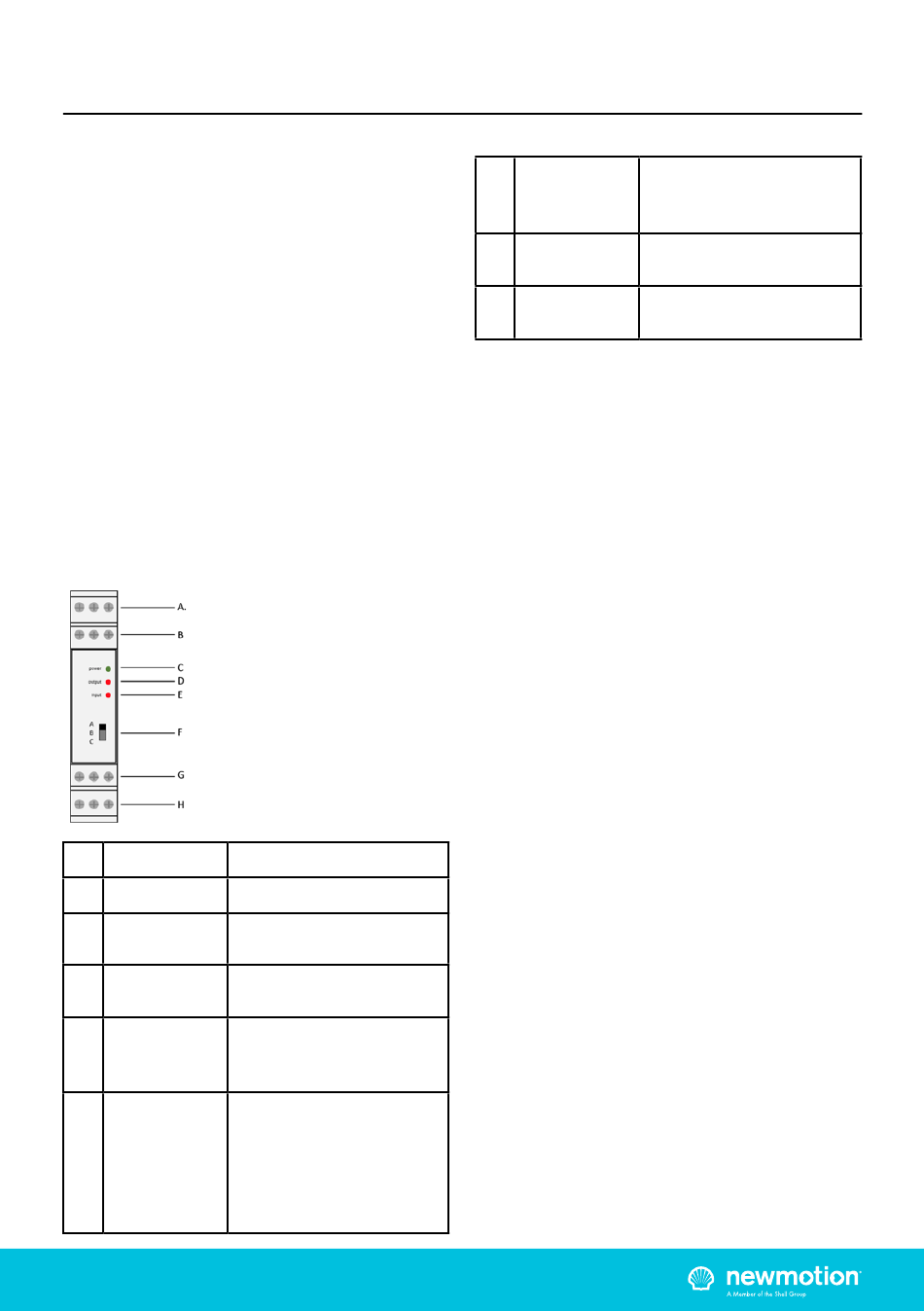

Schritt 5: Installieren Sie den 3-Wege-Schalter auf der
DIN-Schiene im Sicherungskasten;
A
5 V-Ausgang
B
5 V-Eingang
C
Power LED
D
Ausgangs-LED
E
Eingangs-LED
F
Modus-Wahlschalter
INSTALLATIEHANDLEIDING – P15
INSTALLATIONSANLEITUNG – P15 | P15
5 V Steckdose
5 V Stromquelleneinlass
Schaltet sich ein, wenn 5 V Strom
geliefert wird
Schaltet sich ein, wenn die Ausgabe an
das Ladegerät aktiviert ist
Schaltet sich ein, wenn On/Off Peak
(Ein/Aus-Schaltung zur Spitzenzeit) des
Smartmeters geschlossen ist
A: On/Off Peak deaktiviert (Immer laden)
B: Beginnen Sie mit dem Laden bei Off-
Peak, aber behalten Sie
das Aufladen bei, wenn während einer
Sitzung ein ON-Peak ausgelöst wird
C: Nur Off-Peak laden
0520NM19INT05
G
On/Off-Eingang
H
Ausgang zum
Ladegerät
I
Eingabeauswahl
Schritt 6: Verbinden Sie die L2- und L3-Kabel des
Zubehörkabels mit dem Anschluss H des 3-Wege-
Schalters im Sicherungskasten.
Schritt 7: Verbinden Sie den Anschluss (G) des 3-Wege-
Schalters mit dem On/Off Peak-Relais des Smart Meters;
Schritt 8: Schließen Sie das Netzteil des
Lastabwurfmoduls an den 3-Wege-Schalter an. Sie
können das Lastabwurfmodul an den 5 V-Ausgang
(A) des 3-Wege-Schalters anschließen, um die
Stromversorgung in Reihe zu schalten. Das Netzteilkabel
mit dem durchbrochenen weißen Streifen ist die Masse
(GND) des Netzteils und sollte an den GND-Pin (rechts)
des Moduls angeschlossen werden. Der andere Draht
ist die +5 Volt-Leitung und sollte am +5 V-Pin (links) am
Modul angeschlossen werden. Der Mittelstift wird nicht
verwendet.
Schritt 9: Stecken Sie das Netzteil in eine Steckdose.
Die Power-LED (C) muss aufleuchten;
Schritt 10: Fragen Sie den Kunden, welches der
bevozugte Modus ist. Wählen Sie den gewünschten
Modus mit dem Modus-Auswahlschalter (F).
5.8 BEENDEN (GEHÄUSE SCHLIESSEN)
Schritt 1: Überprüfen Sie und stellen Sie sicher, dass die
Gummidichtung des Gehäuses am Rand richtig sitzt;
Schritt 2: Geben Sie die Abdeckung auf die Ladestation;
Schritt 3: Ziehen Sie die vier M4 x 12 mm Schrauben,
die sich um den Sockel herum befinden, von Hand fest,
so dass der Deckel auf der Gummidichtung schließt, die
Gummidichtung sich jedoch nicht verformt;
Schritt 4: Ziehen Sie die beiden anderen M4 x 12 mm
Schrauben, die sich im Boden der Abdeckung befinden,
von Hand fest;
Schritt 5: Drehen Sie den Sockeldeckel in der
Abdeckung im Uhrzeigersinn und die mitgelieferte
M4 x 16 mm Schraube mit der Hand fest;
Schritt 6: Schalten Sie den Strom zur Ladestation ein;
Schritt 7: Warten Sie, bis der Ladepunkt vollständig in
Betrieb genommen ist (+/-10 Minuten, die LED sollte aus
sein).
VERSION 0129NM02INT01
Anschluss an den Smart Meter
On/Off Peak-Relais (Spitzenzeit-
Umschaltrelais)
Anschluss der On/Off Peak-Verkabelung
zum Ladegerät
Schalter zur Umkehrung des
Eingangssignals
