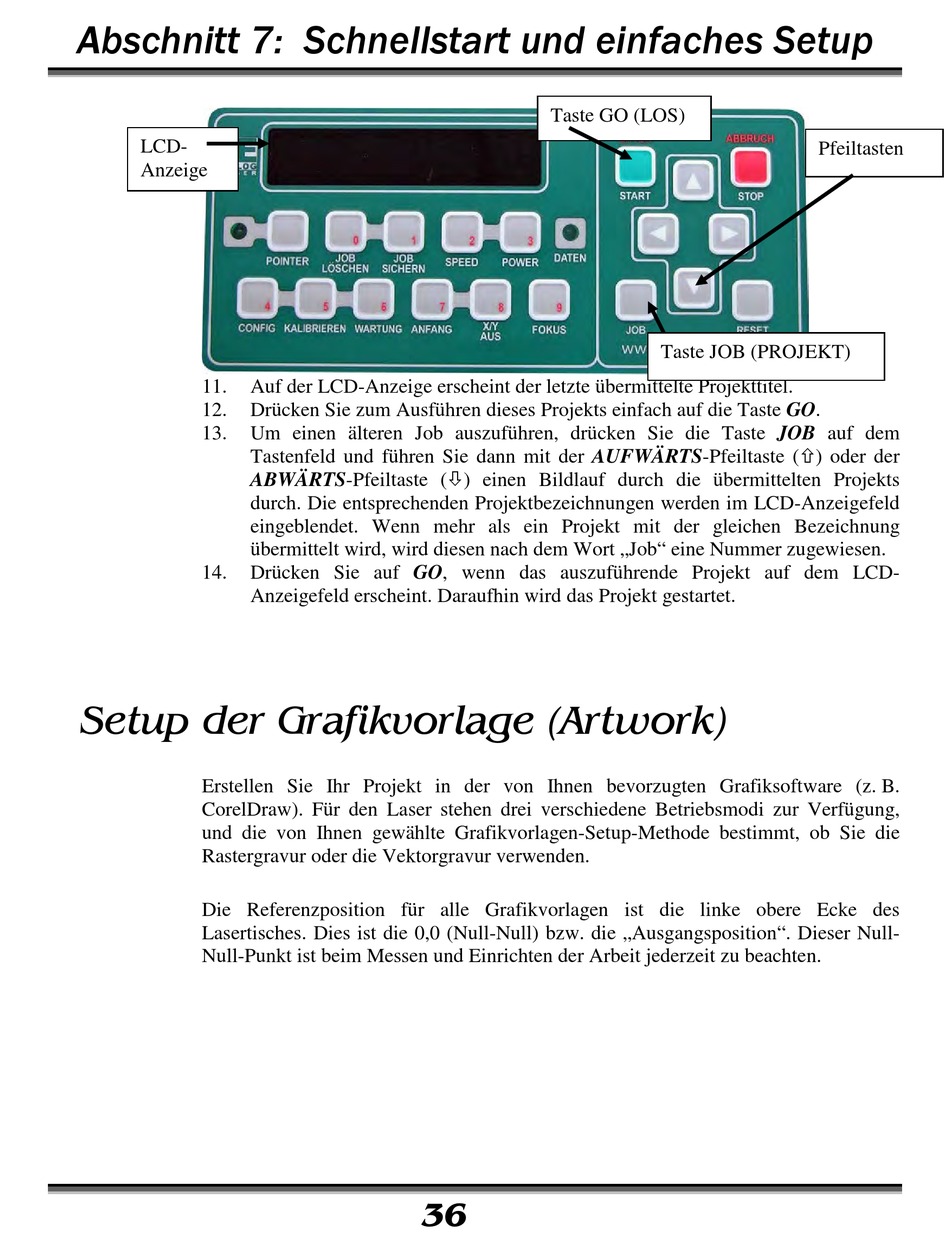

Abschnitt 7: Schnellstart und einfaches Setup
LCD-
Anzeige
11.
Auf der LCD-Anzeige erscheint der letzte übermittelte Projekttitel.
12.
Drücken Sie zum Ausführen dieses Projekts einfach auf die Taste GO.
13.
Um einen älteren Job auszuführen, drücken Sie die Taste JOB auf dem
Tastenfeld und führen Sie dann mit der AUFWÄRTS-Pfeiltaste () oder der
ABWÄRTS-Pfeiltaste () einen Bildlauf durch die übermittelten Projekts
durch. Die entsprechenden Projektbezeichnungen werden im LCD-Anzeigefeld
eingeblendet. Wenn mehr als ein Projekt mit der gleichen Bezeichnung
übermittelt wird, wird diesen nach dem Wort „Job" eine Nummer zugewiesen.
14.
Drücken Sie auf GO, wenn das auszuführende Projekt auf dem LCD-
Anzeigefeld erscheint. Daraufhin wird das Projekt gestartet.
Setup der Grafikvorlage (Artwork)
Erstellen Sie Ihr Projekt in der von Ihnen bevorzugten Grafiksoftware (z. B.
CorelDraw). Für den Laser stehen drei verschiedene Betriebsmodi zur Verfügung,
und die von Ihnen gewählte Grafikvorlagen-Setup-Methode bestimmt, ob Sie die
Rastergravur oder die Vektorgravur verwenden.
Die Referenzposition für alle Grafikvorlagen ist die linke obere Ecke des
Lasertisches. Dies ist die 0,0 (Null-Null) bzw. die „Ausgangsposition". Dieser Null-
Null-Punkt ist beim Messen und Einrichten der Arbeit jederzeit zu beachten.
Taste GO (LOS)
36
Pfeiltasten
Taste JOB (PROJEKT)
