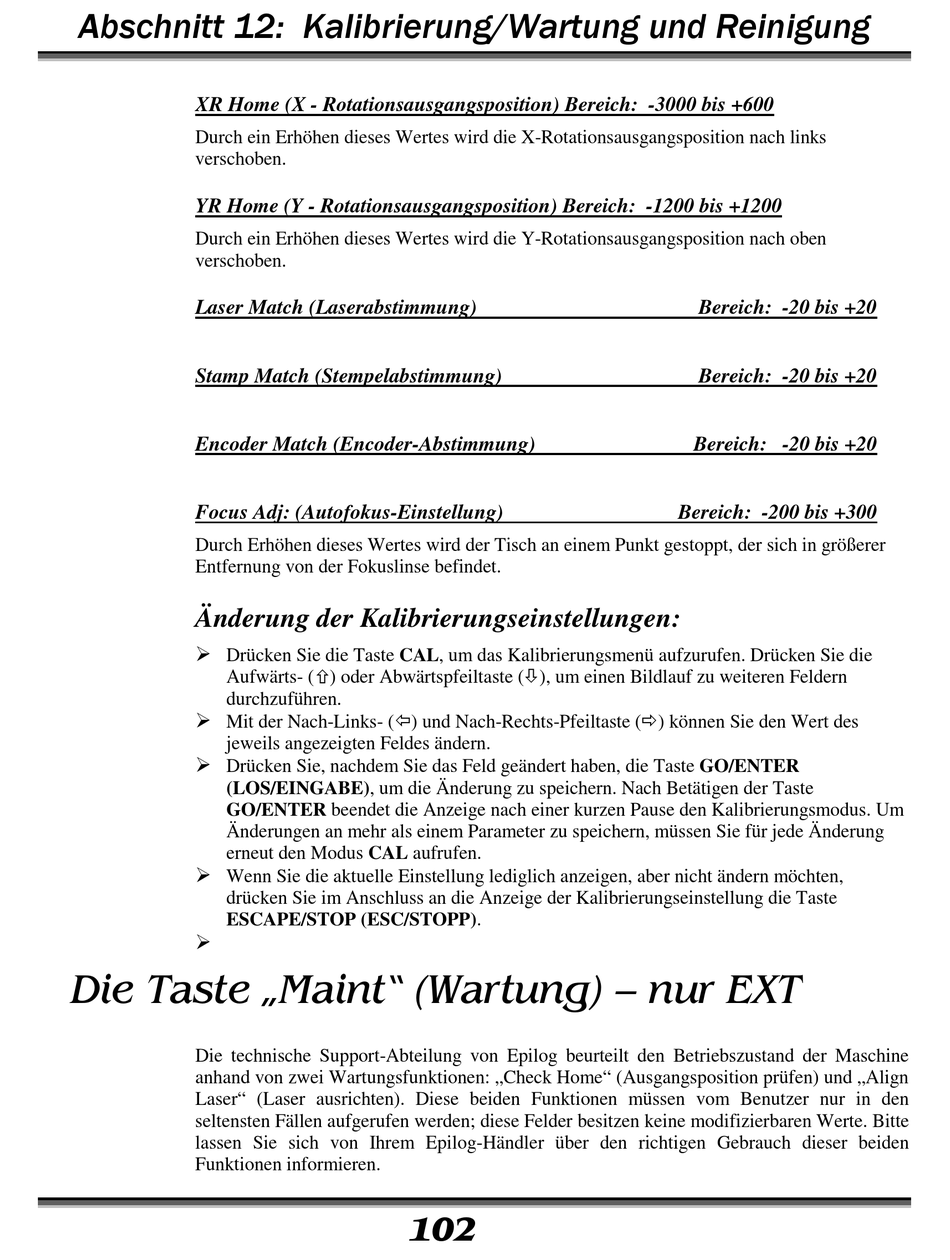

Abschnitt 12: Kalibrierung/Wartung und Reinigung
XR Home (X - Rotationsausgangsposition) Bereich: -3000 bis +600
Durch ein Erhöhen dieses Wertes wird die X-Rotationsausgangsposition nach links
verschoben.
YR Home (Y - Rotationsausgangsposition) Bereich: -1200 bis +1200
Durch ein Erhöhen dieses Wertes wird die Y-Rotationsausgangsposition nach oben
verschoben.
Laser Match (Laserabstimmung)
Stamp Match (Stempelabstimmung)
Encoder Match (Encoder-Abstimmung)
Focus Adj: (Autofokus-Einstellung)
Durch Erhöhen dieses Wertes wird der Tisch an einem Punkt gestoppt, der sich in größerer
Entfernung von der Fokuslinse befindet.
Änderung der Kalibrierungseinstellungen:

Drücken Sie die Taste CAL, um das Kalibrierungsmenü aufzurufen. Drücken Sie die
Aufwärts- () oder Abwärtspfeiltaste (), um einen Bildlauf zu weiteren Feldern
durchzuführen.

Mit der Nach-Links- () und Nach-Rechts-Pfeiltaste () können Sie den Wert des
jeweils angezeigten Feldes ändern.

Drücken Sie, nachdem Sie das Feld geändert haben, die Taste GO/ENTER
(LOS/EINGABE), um die Änderung zu speichern. Nach Betätigen der Taste
GO/ENTER beendet die Anzeige nach einer kurzen Pause den Kalibrierungsmodus. Um
Änderungen an mehr als einem Parameter zu speichern, müssen Sie für jede Änderung
erneut den Modus CAL aufrufen.

Wenn Sie die aktuelle Einstellung lediglich anzeigen, aber nicht ändern möchten,
drücken Sie im Anschluss an die Anzeige der Kalibrierungseinstellung die Taste
ESCAPE/STOP (ESC/STOPP).

Die Taste „Maint" (Wartung) – nur EXT
Die technische Support-Abteilung von Epilog beurteilt den Betriebszustand der Maschine
anhand von zwei Wartungsfunktionen: „Check Home" (Ausgangsposition prüfen) und „Align
Laser" (Laser ausrichten). Diese beiden Funktionen müssen vom Benutzer nur in den
seltensten Fällen aufgerufen werden; diese Felder besitzen keine modifizierbaren Werte. Bitte
lassen Sie sich von Ihrem Epilog-Händler über den richtigen Gebrauch dieser beiden
Funktionen informieren.
102
Bereich: -20 bis +20
Bereich: -20 bis +20
Bereich: -20 bis +20
Bereich: -200 bis +300
