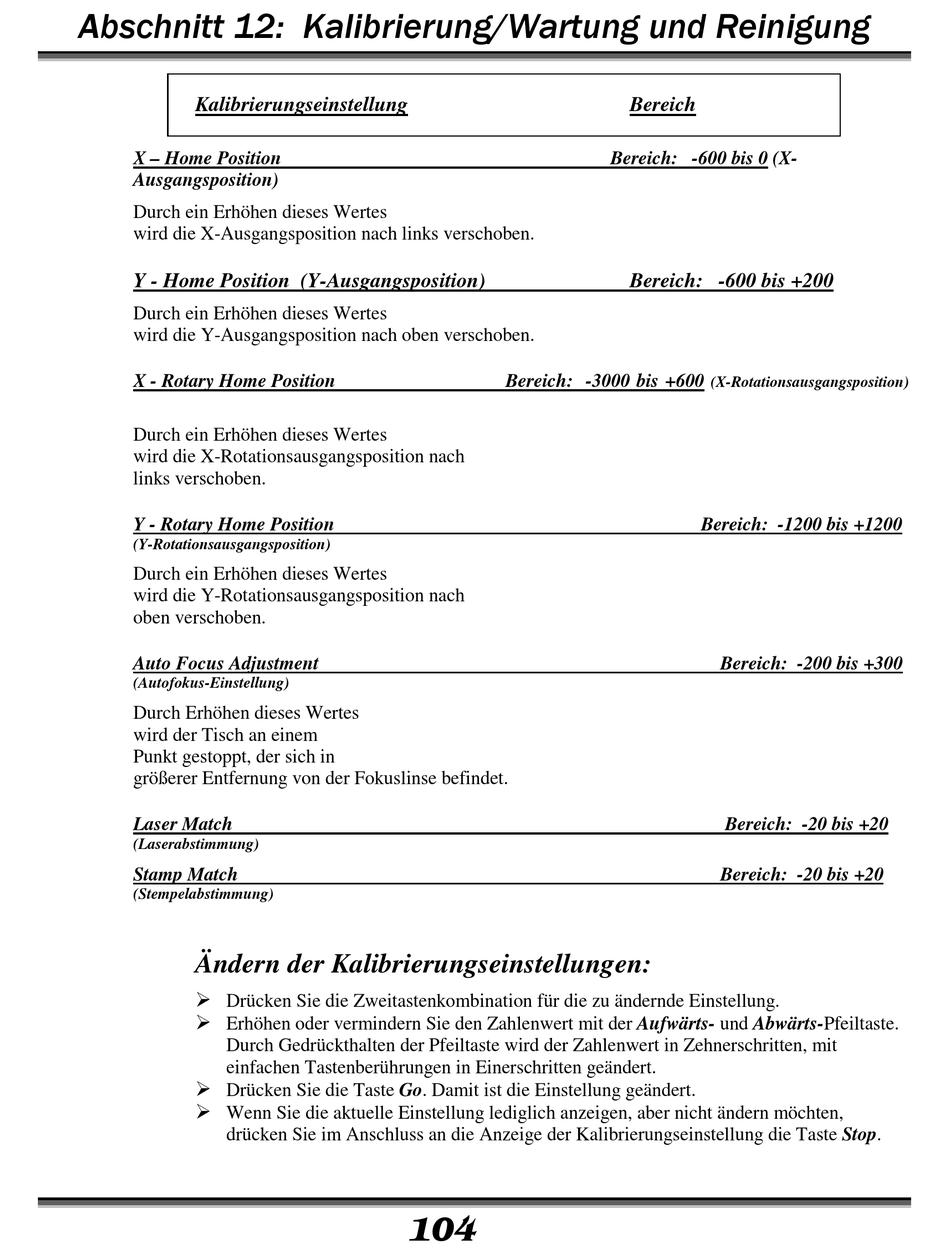

Abschnitt 12: Kalibrierung/Wartung und Reinigung
Kalibrierungseinstellung
X – Home Position
Ausgangsposition)
Durch ein Erhöhen dieses Wertes
wird die X-Ausgangsposition nach links verschoben.
Y - Home Position (Y-Ausgangsposition)
Durch ein Erhöhen dieses Wertes
wird die Y-Ausgangsposition nach oben verschoben.
X - Rotary Home Position
Durch ein Erhöhen dieses Wertes
wird die X-Rotationsausgangsposition nach
links verschoben.
Y - Rotary Home Position
(Y-Rotationsausgangsposition)
Durch ein Erhöhen dieses Wertes
wird die Y-Rotationsausgangsposition nach
oben verschoben.
Auto Focus Adjustment
(Autofokus-Einstellung)
Durch Erhöhen dieses Wertes
wird der Tisch an einem
Punkt gestoppt, der sich in
größerer Entfernung von der Fokuslinse befindet.
Laser Match
(Laserabstimmung)
Stamp Match
(Stempelabstimmung)
Ändern der Kalibrierungseinstellungen:
Drücken Sie die Zweitastenkombination für die zu ändernde Einstellung.
Erhöhen oder vermindern Sie den Zahlenwert mit der Aufwärts- und Abwärts-Pfeiltaste.
Durch Gedrückthalten der Pfeiltaste wird der Zahlenwert in Zehnerschritten, mit
einfachen Tastenberührungen in Einerschritten geändert.
Drücken Sie die Taste Go. Damit ist die Einstellung geändert.
Wenn Sie die aktuelle Einstellung lediglich anzeigen, aber nicht ändern möchten,
drücken Sie im Anschluss an die Anzeige der Kalibrierungseinstellung die Taste Stop.
Bereich: -3000 bis +600
104
Bereich
Bereich: -600 bis 0 (X-
Bereich: -600 bis +200
(X-Rotationsausgangsposition)
Bereich: -1200 bis +1200
Bereich: -200 bis +300
Bereich: -20 bis +20
Bereich: -20 bis +20
