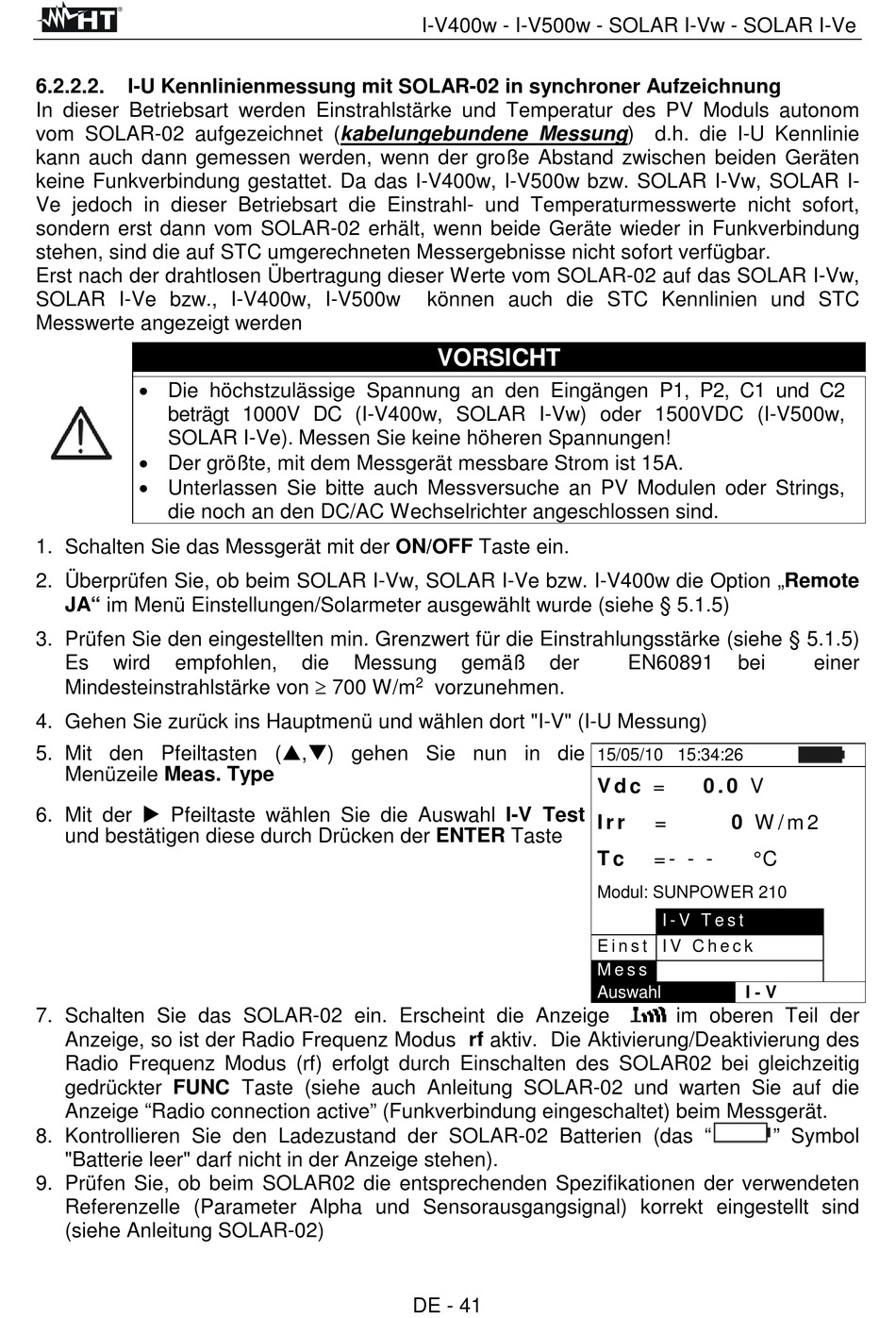

6.2.2.2.
I-U Kennlinienmessung mit SOLAR-02 in synchroner Aufzeichnung
In dieser Betriebsart werden Einstrahlstärke und Temperatur des PV Moduls autonom
vom SOLAR-02 aufgezeichnet (kabelungebundene Messung) d.h. die I-U Kennlinie
kann auch dann gemessen werden, wenn der große Abstand zwischen beiden Geräten
keine Funkverbindung gestattet. Da das I-V400w, I-V500w bzw. SOLAR I-Vw, SOLAR I-
Ve jedoch in dieser Betriebsart die Einstrahl- und Temperaturmesswerte nicht sofort,
sondern erst dann vom SOLAR-02 erhält, wenn beide Geräte wieder in Funkverbindung
stehen, sind die auf STC umgerechneten Messergebnisse nicht sofort verfügbar.
Erst nach der drahtlosen Übertragung dieser Werte vom SOLAR-02 auf das SOLAR I-Vw,
SOLAR I-Ve bzw., I-V400w, I-V500w
Messwerte angezeigt werden
• Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC (I-V400w, SOLAR I-Vw) oder 1500VDC (I-V500w,
SOLAR I-Ve). Messen Sie keine höheren Spannungen!
• Der größte, mit dem Messgerät messbare Strom ist 15A.
• Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim SOLAR I-Vw, SOLAR I-Ve bzw. I-V400w die Option „Remote
JA" im Menü Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.5)
3. Prüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe § 5.1.5)
Es
wird
empfohlen,
Mindesteinstrahlstärke von ≥ 700 W/m
4. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
5. Mit den Pfeiltasten (p,q) gehen Sie nun in die
Menüzeile Meas. Type
6. Mit der u Pfeiltaste wählen Sie die Auswahl I-V Test
und bestätigen diese durch Drücken der ENTER Taste
7. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus rf aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02 und warten Sie auf die
Anzeige "Radio connection active" (Funkverbindung eingeschaltet) beim Messgerät.
8. Kontrollieren Sie den Ladezustand der SOLAR-02 Batterien (das "
"Batterie leer" darf nicht in der Anzeige stehen).
9. Prüfen Sie, ob beim SOLAR02 die entsprechenden Spezifikationen der verwendeten
Referenzelle (Parameter Alpha und Sensorausgangsignal) korrekt eingestellt sind
(siehe Anleitung SOLAR-02)
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
können auch die STC Kennlinien und STC
VORSICHT
die
Messung
gemäß
2
vorzunehmen.
DE - 41
der
EN60891
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
=
T c
= - - -
Modul: SUNPOWER 210
I - V T e s t
E i n s t I V C h e c k
M e s s
Auswahl
im oberen Teil der
bei
einer
0 W / m 2
° C
I - V
" Symbol
