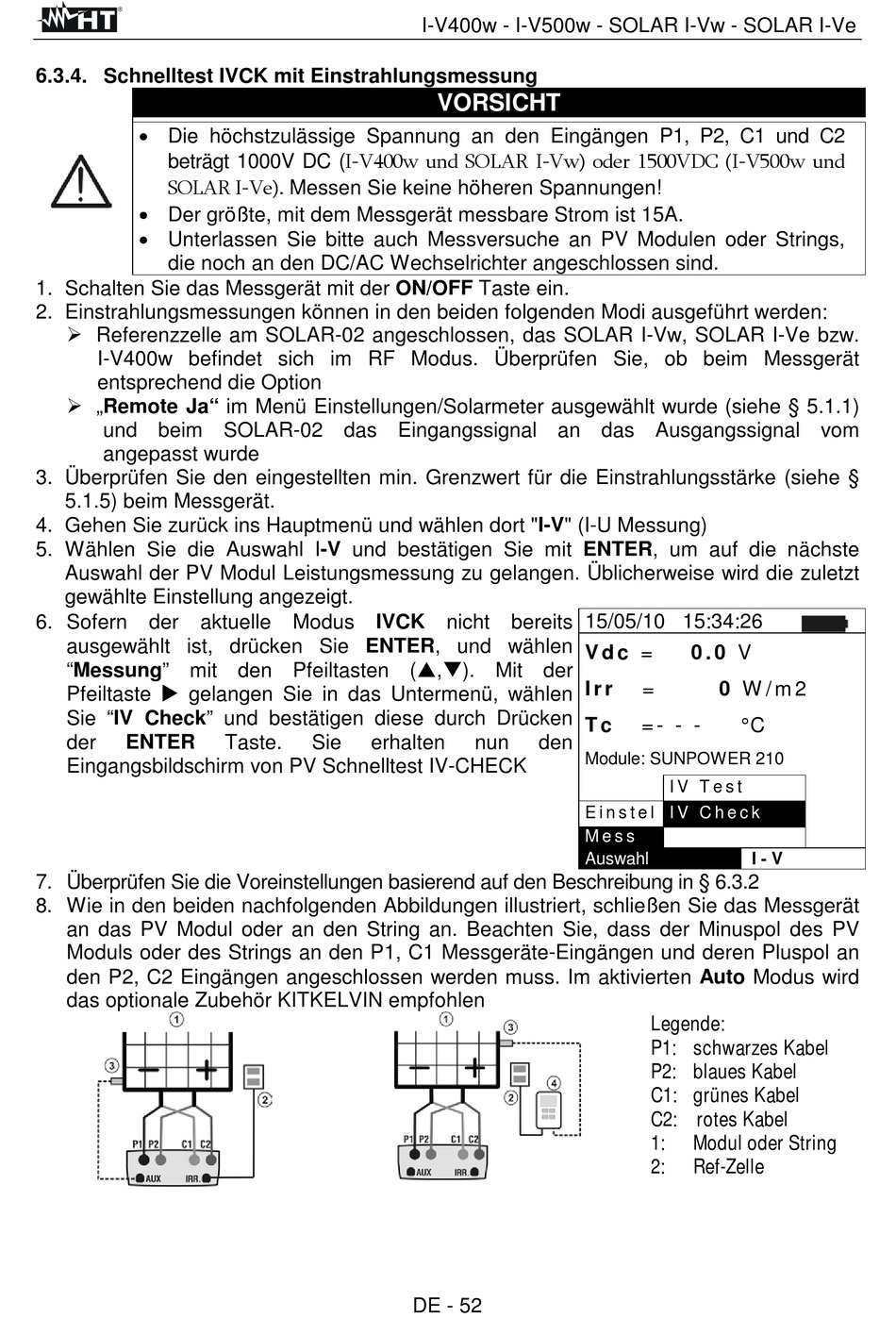

6.3.4. Schnelltest IVCK mit Einstrahlungsmessung

• Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC (I-V400w und SOLAR I-Vw) oder 1500VDC (I-V500w und
SOLAR I-Ve). Messen Sie keine höheren Spannungen!
• Der größte, mit dem Messgerät messbare Strom ist 15A.
• Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Einstrahlungsmessungen können in den beiden folgenden Modi ausgeführt werden:
 Referenzzelle am SOLAR-02 angeschlossen, das SOLAR I-Vw, SOLAR I-Ve bzw.
I-V400w befindet sich im RF Modus. Überprüfen Sie, ob beim Messgerät
entsprechend die Option
 „Remote Ja" im Menü Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.1)
und beim SOLAR-02 das Eingangssignal an das Ausgangssignal vom
angepasst wurde
3. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) beim Messgerät.
4. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
5. Wählen Sie die Auswahl I-V und bestätigen Sie mit ENTER, um auf die nächste
Auswahl der PV Modul Leistungsmessung zu gelangen. Üblicherweise wird die zuletzt
gewählte Einstellung angezeigt.
6. Sofern
der aktuelle
ausgewählt ist, drücken Sie ENTER, und wählen
"Messung" mit den Pfeiltasten (p,q). Mit der
Pfeiltaste u gelangen Sie in das Untermenü, wählen
Sie "IV Check" und bestätigen diese durch Drücken
der
ENTER
Eingangsbildschirm von PV Schnelltest IV-CHECK
7. Überprüfen Sie die Voreinstellungen basierend auf den Beschreibung in § 6.3.2
8. Wie in den beiden nachfolgenden Abbildungen illustriert, schließen Sie das Messgerät
an das PV Modul oder an den String an. Beachten Sie, dass der Minuspol des PV
Moduls oder des Strings an den P1, C1 Messgeräte-Eingängen und deren Pluspol an
den P2, C2 Eingängen angeschlossen werden muss. Im aktivierten Auto Modus wird
das optionale Zubehör KITKELVIN empfohlen
Modus
IVCK nicht bereits
Taste.
Sie
erhalten
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
nun
den
DE - 52
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
=
0 W / m 2
T c
= - - -
° C
Module: SUNPOWER 210
I V T e s t
E i n s t e l
I V C h e c k
M e s s
Auswahl
I - V
Legende:
P1: schwarzes Kabel
P2: blaues Kabel
C1: grünes Kabel
C2: rotes Kabel
1:
Modul oder String
2:
Ref-Zelle
